TL;DR — VM 2대가 동시에 재부팅된 후 WildFly 도메인 컨트롤러가 자동 기동되지 않았다. 증상은 슬레이브 서버의 반복 종료였지만, 근본 원인은 systemd unit 파일의 WantedBy를 wantedBy로 쓴 오타 한 글자였다. 원인 추적부터 복구까지 약 40분. 이 글은 그 40분의 기록과, 거기서 건진 교훈에 대한 이야기다.

배경: WildFly Domain Mode

담당하는 인증 서비스의 개발 환경은 WildFly를 도메인 모드로 운영한다. 서버는 두 대다.

• 도메인 컨트롤러(마스터, 10.0.0.10) — 원본 WAR 배포본과 서버 그룹 설정을 보관하고, 슬레이브에 설정을 배포한다. 관리 포트는 9990.
• 호스트 컨트롤러(슬레이브, 10.0.0.11) — 마스터로부터 설정과 WAR를 받아 실제 서비스 JVM 인스턴스를 기동한다. 실제 코드가 돌아가는 서버다.

여러 모듈의 JVM 인스턴스를 서버 그룹 단위로 묶어 관리할 수 있다는 게 도메인 모드의 장점이지만, 뒤집어 말하면 마스터가 죽으면 슬레이브는 기동조차 못 하는 구조다. 이 사실이 이번 장애의 복선이 된다.

장애: 표준창이 열리지 않는다

어느 오후, 개발망의 인증 표준창이 HTTP 503을 반환하기 시작했다. 슬레이브 서버에 들어가 보니 이상한 패턴이 보였다. WildFly 프로세스가 기동되고 약 33초 만에 종료되기를 반복하고 있었다. 재시작해도 똑같았다.

먼저 서버에 무슨 일이 있었는지부터 확인했다.

last -x reboot shutdown | head -5

reboot   system boot  3.10.0-1160.el7. Wed ... 15:16
reboot   system boot  3.10.0-1160.el7. (약 4개월 전)
reboot   system boot  3.10.0-1160.el7. (약 9개월 전)

마스터와 슬레이브 두 VM이 같은 시각에 재부팅되어 있었다. 재부팅 이력을 거슬러 올라가 보니 수개월 간격으로 같은 패턴이 반복된 흔적도 있었다. 즉, 이건 오늘 처음 생긴 문제가 아니라 재부팅될 때마다 터질 수 있는 문제가 잠복해 있다가 이번에 드러난 것이었다.

추적: 증상이 있는 곳에 원인이 있는 건 아니다

반복 종료하는 건 슬레이브니까 처음엔 슬레이브 설정을 의심했다. 그런데 로그를 열어보니 이야기가 달랐다.

INFO  [org.jboss.as.host.controller] WFLYHC0148: Connecting to master host controller remote://10.0.0.10:9990
ERROR [org.jboss.as.host.controller] (Controller Boot Thread) WFLYHC0052: Could not connect to master. Aborting.
      Error was: java.net.ConnectException: WFLYPRT0053: Could not connect to remote://10.0.0.10:9990. The connection failed
INFO  [org.jboss.as.process] WFLYPC0009: Process terminated, exit code 99

슬레이브는 자기 잘못으로 죽는 게 아니었다. 마스터에 연결이 안 돼서 30초 동안 11회 재시도한 뒤 스스로 종료(exit code 99)하고 있었다. 아까 관찰한 "33초 만에 종료"는 재시도 30초 + 종료 처리 3초였던 것이다.

시선을 마스터로 옮겼다. 혹시 네트워크 문제인가 싶어 슬레이브에서 확인해 보았다.

timeout 3 bash -c 'echo > /dev/tcp/10.0.0.10/9990' && echo OPEN || echo CLOSED
# → CLOSED (connection refused)
ping -c 2 10.0.0.10
# → 정상 응답

ping은 되는데 포트는 refused. 즉 장비는 살아 있고 WildFly 프로세스만 안 떠 있는 상태다. 네트워크 단절 가설은 여기서 배제됐다. 재부팅 후 슬레이브는 자동 기동됐는데 왜 마스터는 안 떴을까?

근본 원인: 대문자 W 한 글자

마스터의 systemd 설정을 확인했다.

systemctl is-enabled wildfly
# → static
grep -i wantedby /etc/systemd/system/wildfly.service
# → wantedBy=multi-user.target

WantedBy가 아니라 wantedBy. 소문자 w 하나가 문제의 전부였다.

systemd는 unit 파일의 키 이름을 대소문자까지 정확히 구분한다. 그리고 모르는 키는 에러를 내는 대신 조용히 무시한다. [Install] 섹션에 유효한 WantedBy가 없으니 systemctl enable을 해도 multi-user.target 아래에 심볼릭 링크가 생기지 않고, 상태는 static으로 표시되며, 부팅 시 자동 시작 대상에서 조용히 빠진다.

무서운 건 이 오타가 평소엔 아무 증상도 만들지 않는다는 점이다. 수동으로 systemctl start를 하면 멀셟하게 잘 뚜다. 재부팅이라는 조건이 충족될 때만 발현되는 잠복 결함이었고, 그래서 수개월 간 아무도 모르고 있었다.

복구: 순서가 전부다

복구 자체는 단순하다. 다만 도메인 모드에서는 기동 순서가 중요하다. 마스터가 없는 채로 슬레이브를 먼저 올리면 33초 뒤 또 죽는다.

1. 마스터 기동 → 관리 포트 9990이 열릴 때까지 대기 (실측 약 20~30초)
2. 슬레이브 기동
3. 서비스 JVM 인스턴스 기동 확인

여기서 한 가지를 덩붙였다. 슬레이브 기동이 성공했는지를 언제 판단할 수 있을까? 연결 실패 시 33초 만에 종료된다는 실측치가 있으니, 여유를 더해 "기동 후 40초가 지나도 active (running)이면 성공"이라는 판정 기준을 런북에 명시했다. "좀 기다려보고 괜찮으면 된 거에요" 같은 감으로는 다음 사람이 복구할 수 없다. 런북의 판정 기준은 숫자여야 한다.

장애 인지부터 서비스 정상화까지 약 40분이 걸렸다.

남은 숙제

• 오타 수정 — unit 파일 수정 권한이 운영 주체와 분리되어 있어 담당 부서에 수정을 요청한 상태다. 수정 전까지는 재부팅 시 동일 장애가 재발한다. 그래서 런북이 더 중요해졌다.
• VM 2대 동시 재부팅의 원인 — 수개월 간격으로 반복된 패턴이라 하이퍼바이저나 전원 이벤트 쪽을 의심하고 있지만 아직 확인되지 않았다.
• 헬스체크 알림 — 이번에는 사용자가 503을 보고 나서야 인지했다. 관리 포트 헬스체크 기반 알림을 붙이면 재부팅 직후 미기동을 먼저 탐지할 수 있다.

배운 것

1. 증상이 보이는 서버가 범인이 아닐 수 있다. 반복 종료는 슬레이브에서 일어났지만 원인은 마스터에 있었다. 분산 구조에서는 "이 서버가 의존하는 것"까지 의심 범위에 넣어야 한다.
2. 조용히 실패하는 설정이 제일 무석다. systemd는 모르는 키를 에러 없이 무시한다. 설정이 "적용된 것 같은 상태"와 "실제 적용된 상태"는 다르다. systemctl is-enabled 같은 명령으로 적용 상태를 검증하는 습관이 필요하다.
3. 재부팅은 가장 싸고 확실한 카오스 테스트다. 재부팅 후 서비스가 스스로 돌아오는지는 평소엔 절대 검증되지 않는 경로다. 이번 잠복 결함은 그 경로에 수개월간 숨어 있었다.

본 글의 IP·시각 등은 예시로 대체하였습니다.

문제

https://school.programmers.co.kr/learn/courses/30/lessons/42842

정답 코드

첫 번째 제출

def solution(brown, yellow):
    answer = []
    yellow_wh = (brown-4)/2
    i=1
    while i <=  yellow_wh//2:
        if i * (yellow_wh-i) == yellow:
            answer.append((yellow_wh-i)+2)
            answer.append(i+2)
            break
        i=i+1
    return answer

• yellow_wh: yellow의 가로 길이+세로 길이
  1. brown = (yellow 가로 길이+세로 길이) * 2 + 4 이므로 중간 합을 기준으로 식을 변형하면 위 코드처럼 됨
• yellow_wh//2 까지 i 를 1씩 더하면서 반복문 돌리기: yellow = i + (yellow_wh-i) 조건에 맞는 쌍을 찾기 위함
• yellow 가로>=세로 길이 이므로 애초에 큰 숫자(yellow_wh - i)를 먼저 append 하면 정답 나옴

두 번째 제출 (다른 사람 풀이 참고)

def solution(brown, yellow):
    yellow_wh = (brown-4)/2
    i=1
    while i <=  yellow_wh//2:
        if i * (yellow_wh-i) == yellow:
            return [(yellow_wh-i)+2, i+2]
        i=i+1

• answer 배열에 append 하지 않고, 바로 배열 형태로 return 하면 코드가 더욱 짧아짐

문제

https://school.programmers.co.kr/learn/courses/30/lessons/132201

정답 코드

-- COALESCE() 함수 사용
SELECT PT_NAME, PT_NO, GEND_CD, AGE, COALESCE(TLNO, 'NONE') AS TLNO
FROM patient
WHERE AGE <=12 AND GEND_CD = 'W'
ORDER BY AGE DESC, PT_NAME ASC;

-- CASE 문 사용
SELECT PT_NAME, PT_NO, GEND_CD, AGE,
    CASE
        WHEN TLNO IS NULL THEN 'NONE'
        ELSE TLNO
    END AS TLNO
FROM patient
WHERE AGE <=12 AND GEND_CD = 'W'
ORDER BY AGE DESC, PT_NAME ASC;

배운 점

1. COALESCE() 함수

• '합치다' 라는 의미
• 여러 개의 인수를 받아 첫 번째로 NULL이 아닌 인수를 반환
  = 따라서 COALESCE(TLNO, 'NONE') 는 NULL 을 'NONE' 을 반환하고, 그 외는 반환
• IS NULL 을 사용 & 조건문 일 때, 간단하게 표현할 수 있는 코드

2. CASE 문

• 문법

CASE
    WHEN TLNO IS NULL THEN 'NONE'
    ELSE TLNO
END AS TLNO

• IF ~ ELSE 문을 SQL 식으로 직관적으로 표현한 것
• 꼭 IS NULL 이 아니더라도 다양한 상황에서 활용 가능
• WHERE 문이 아니라 SELECT 문에서 사용해야 함을 주의

문제

https://school.programmers.co.kr/learn/courses/30/lessons/144853

정답 코드

SELECT BOOK_ID, TO_CHAR(PUBLISHED_DATE, 'YYYY-MM-DD')
FROM book
WHERE CATEGORY = '인문' AND TO_CHAR(PUBLISHED_DATE, 'YYYY') = '2021'
ORDER BY PUBLISHED_DATE ASC;

배운 점

1. 타입이 DATE 일 때 처리 방법

• 타입이 DATE = CHAR로 타입을 바꾸는 척 해야 처리 가능!

  • 출력되는 형식 변경: TO_CHAR(PUBLISHED_DATE, 'YYYY-MM-DD')
  • 값 중 일부 글자가 특정 글자에 해당하는 값만 필터링: TO_CHAR(PUBLISHED_DATE, 'YYYY') = '2021'

2. 정렬

• ORDER BY 까먹지 말자. 오름차순은 ASC, 내림차순은 DESC

  • ORDER (X), ARRANGE(X), SORT(X)

문제 및 레퍼런스

https://school.programmers.co.kr/learn/courses/30/lessons/42862

https://namhandong.tistory.com/152

https://iambeginnerdeveloper.tistory.com/107

정답 코드

def solution(n, lost, reserve):

    answer = 0  #1번
    new_reserve = set(reserve)-set(lost)  #2번
    new_lost = set(lost)-set(reserve)

    for i in new_reserve:  #2번
        if i-1 in new_lost:
            new_lost.remove(i-1)  #3번
        elif i+1 in new_lost:
            new_lost.remove(i+1)

    answer = n - len(new_lost)  #1번

    return answer

배운 점

0. 변수 설정

• 문풀 전: 내가 정한 규칙에 따라 입력값을 항상 재설정
  • 문제점: 레퍼런스를 보게 될 경우, 변수 달라 항상 고생. 또한 대문자로 변수 썼으므로 고속으로 코딩하기에 불편
• 결론: 프로그래머스처럼 입력값 변수가 정해져 있는 경우 그냥 그거 쓰자

1. 리턴 값 초기화의 중요성

• 문풀 전: 리턴 값을 초기화 하지 않고, 바로 answer = n - len(new_lost) 식으로 값 할당
  • 문제점: 코드를 맞게 작성하였는데도, 심지어 정답 코드들과 초기화 부분을 제외하고 코드가 동일한데도  계속 일부 3-5개 케이스를 통과하지 못함
  • 원인: 이전에 문풀 했을 때 할당되었던 answer이 누적될 수 있음
• 결론: 항상 리턴 값은 초기화하고 시작하는 것을 습관화하자

2. 배열 or 집합 값의 직접 탐색

1. 직접 탐색
   • 문풀 전: 항상 for i in range(len(lost)) 식으로 탐색하고 싶은 배열의 길이의 범위를 지정하여 탐색

     • 문제점: lost[i] 식으로 한 번 더 그 값을 지정해주어야 하는 번거로움 발생. 또한 이번 문제처럼 lost 도 탐색해야 하는 경우 무조건 이중 for문 사용하여 배열 값에 접근해야함
   • 결론: 배열 값에 바로 접근하자. for i in lost
2. 집합 값 탐색
   • 문풀 전: 집합을 생성하고 집합을 탐색하는 것을 몰랐음
     • 문제점: 이번 문제처럼 공통 원소를 제거하는 set(lost) - set(reserve) 같은 코드를 사용할 수 없음
   • 결론: 배열, 집합 양자 왔다 갔다 하자
     • 배열을 집합으로 만들기: set(lost) ( 결과: {2, 4} )
     • 차집합 (= 공통 원소 제거): set(lost) - set(reserve)
     • 집합도 len(lost), lost.remove(i) 처럼 배열에서 사용하는 메서드 사용 가능

3. remove() 메서드

• 문풀 전: 배열에서 원소 제거할 때 무조건 pop() 메서드 사용
  • 문제점: 메서드 특성 상 스택큐 문제에서 뒤의 원소부터 제거한다는 느낌이 강함 (실제 특정 값만 제거할 수 있는데도). 따라서 부담스러움
• 결론
  • remove() 메서드를 사용하자.
  • 다만 배열 or 집합 순회하면서 remove() 메서드를 사용할 경우, 순회하는 대상이 달라져 원하는 결과가 나오지 않을 가능성 있음
    -> lost[:] 식으로 리스트의 전체를 슬라이싱하는 기법 사용하자. 이를 통해 리스트의 모든 요소를 복사하여 새로운 리스트를 생성하고, 이를 순회하면서 각 요소에 접근 가능

개요

• 이번부터 쓰는 글은 Tensorflow-models 중 hand-pose-detection 을 자사 제품 내에서 구현한 후, 그와 관련된 AI 이론을 정리한 내용임
• 이번 글 출처: 학부 강의 내용, 필기, 구글링, 필요하다면 이하에서 출처 명시했음

1. 서

의미

• 2개 이상의 hidden layer를 가지고 있는 Neural Network 모형
  → 즉 2개 이상 = deep 하다 라고 생각하여 Deep Neural Network (이하 DNN) 라고 이름 붙여짐

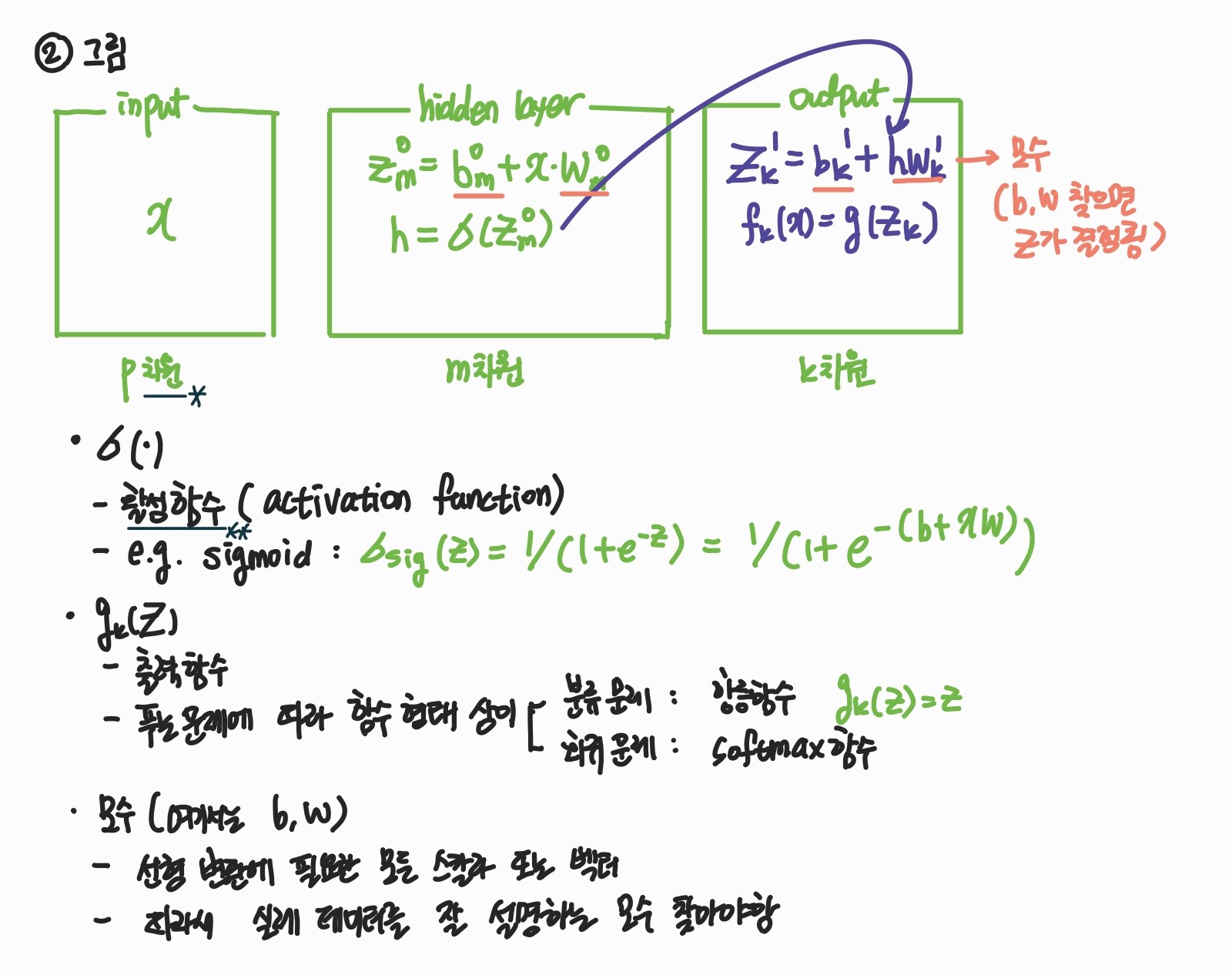

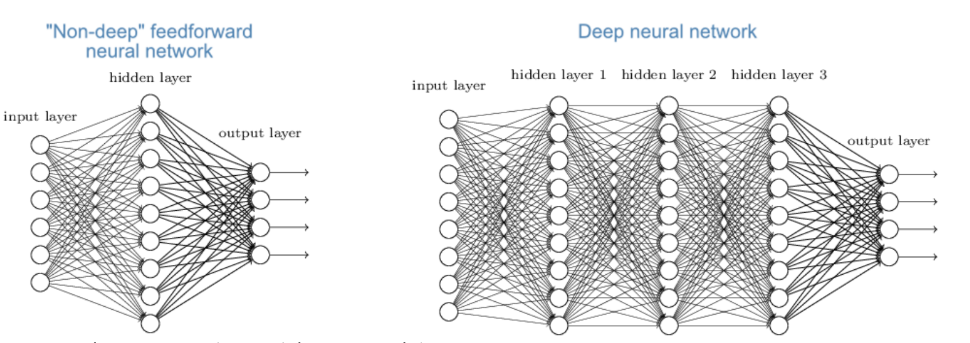

• 그림
  • 출처: https://www.i2tutorials.com/explain-deep-neural-network-and-shallow-neural-networks/#google_vignette

• hidden layer가 2개 이상인 이유
  : 풀고자 하는 문제를 세부 문제로 나누고, 그 문제를 다시 세세부 문제로 나누기 때문
  (ex) 사람의 얼굴인가 → 오른쪽 위에 눈이 있는가 → 위에 눈썹이 있는가, 가운데에 눈동자가 있는가, 아래에 속눈썹이 있는가

Support vector machine과의 비교

• SVM (Support Vector Machine)
  • 머신러닝 분야 중 하나로 ①패턴 인식, 자료 분석을 위한 지도 학습 모델 분류와 ②회귀 분석을 위해 사용됨
  • SVM의 패턴 인식 순서
    1. 2개 카테고리 중 어느 하나에 속한 데이터 집합이 주어졌을 때,
    2. 그것을 바탕으로 비확률적 이진 선형분류모델을 만듦. 이 모델은 새로운 데이터가 둘 중 어떤 카테고리에 속하는지 판단함
    3. 해당 모델은 데이터가 분포된 공간에서 선을 그어 경계를 표현함. 그리고 SVM 알고리즘은 그 중 가장 큰 폭을 가진 경계를 찾음

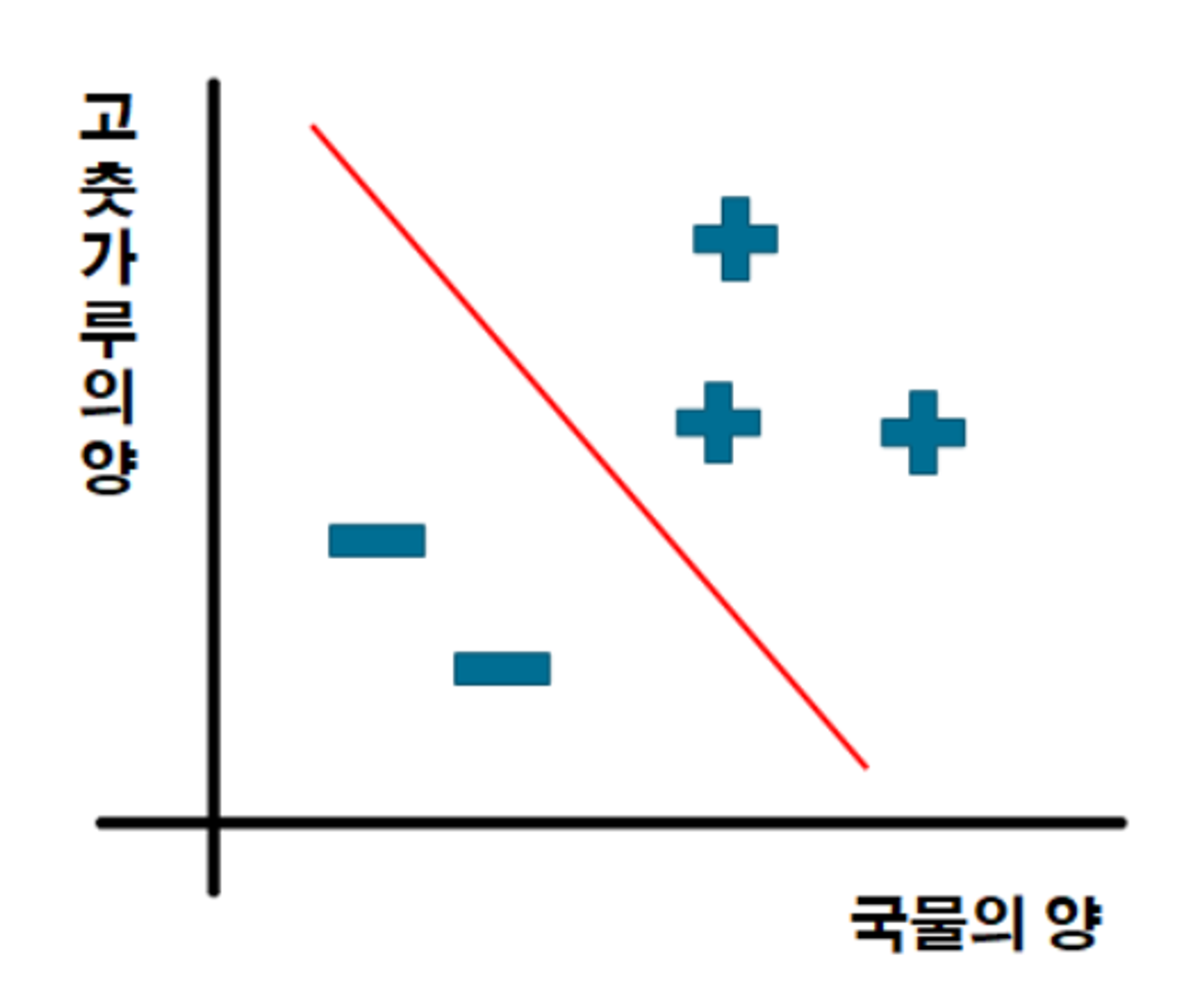

  • 예시 : 이진 분류를 한다면 밑 사진처럼 직선(linear decision boundary)을 그어 구분하는 것
    -> 출처: https://sanghyu.tistory.com/7

• 비교

2. 모형

모수의 학습 방법
: 목적 함수 및 함수 구조를 기반으로 최적화 알고리즘 설명

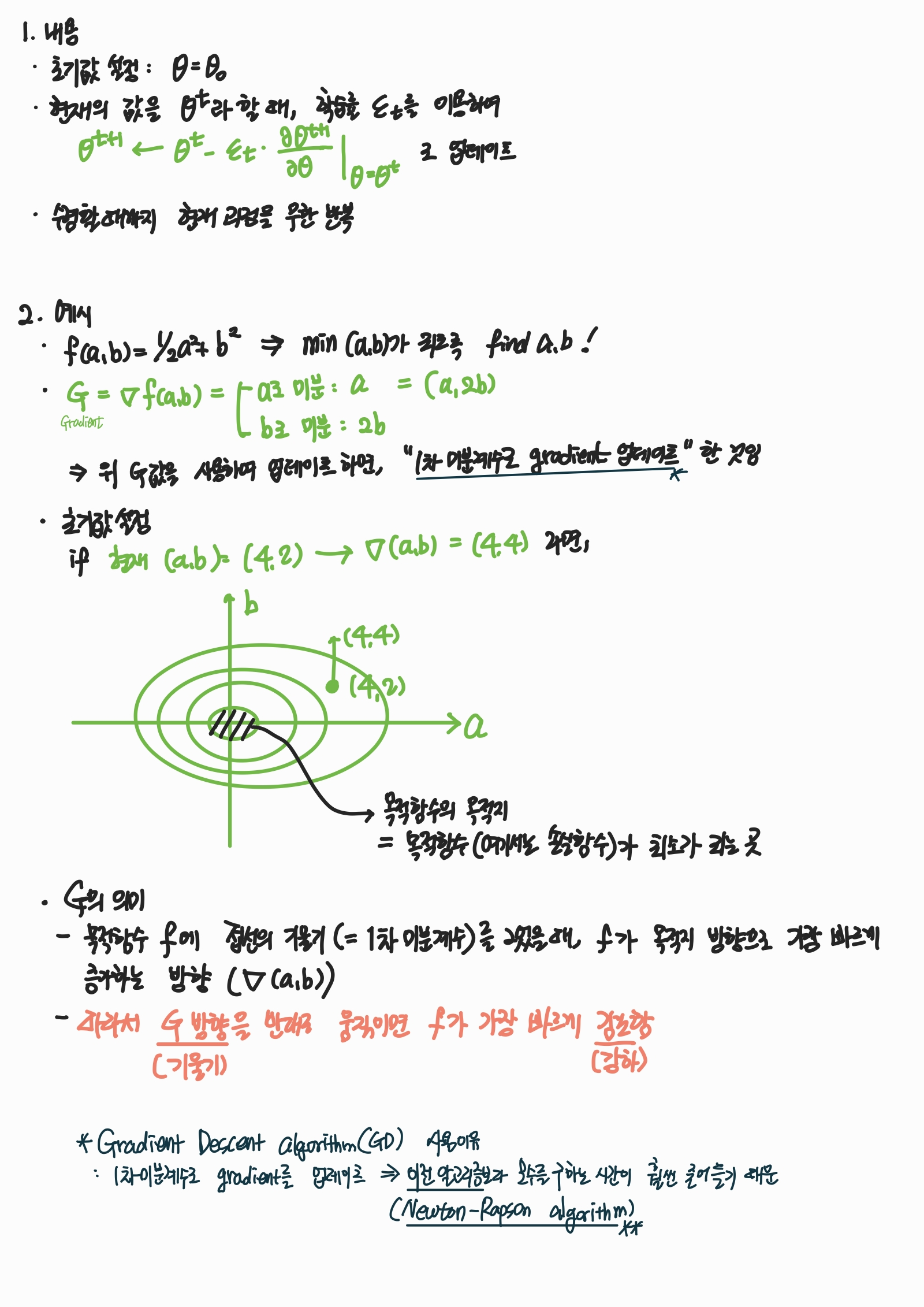

1. 기울기 강화 알고리즘 (Gradient Descent algorithm; GD)

• 특정 목적 함수 L(θ)를 최소화하는 θ을 한 번에 찾기 힘든 경우에 사용하는 대표적인 반복 알고리즘.
• 목적 함수 의미

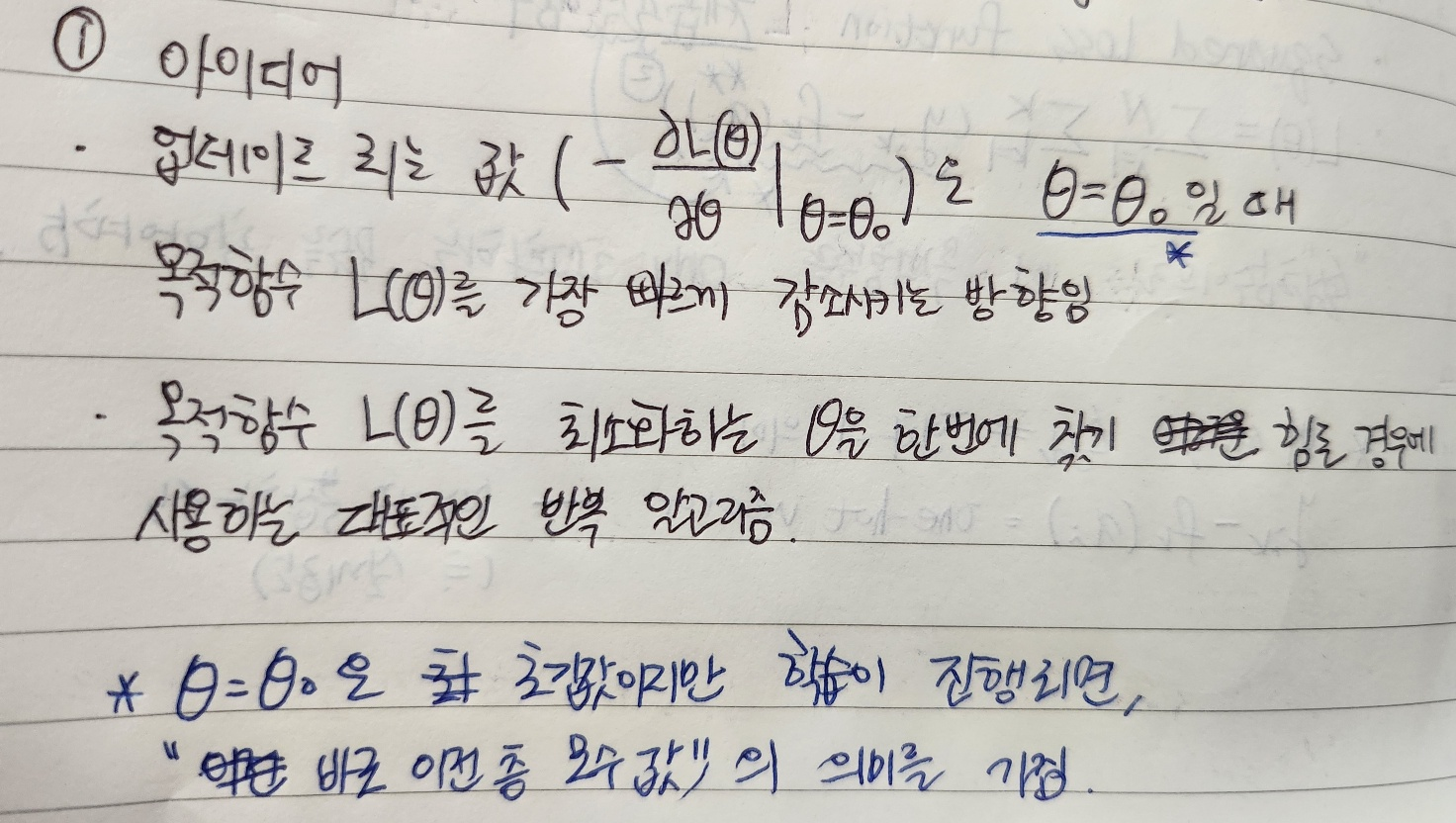

• GD의 아이디어

• 구체적인 알고리즘 내용

   2. 역전파 알고리즘 (Back propagation algorithm)

• 의미
  • 미분값이 위에서 아래로 계산되어짐 (Back propagation)
  • DNN 모수들의 (b, w) gradient를 구하는 알고리즘
  • 목적 함수 L(θ)을 최소화하기 위해 gradient descent algorithm을 사용한 결과,
    NN의 특수한 형태 때문에 ∂L(θ) / ∂θ(l+1)의 계산에 필요한 값을 알고 있으면, ∂L(θ) / ∂θ(l)가 자동적으로 계산됨.
    (여기서 θ(l)은 l층에서의 모수)

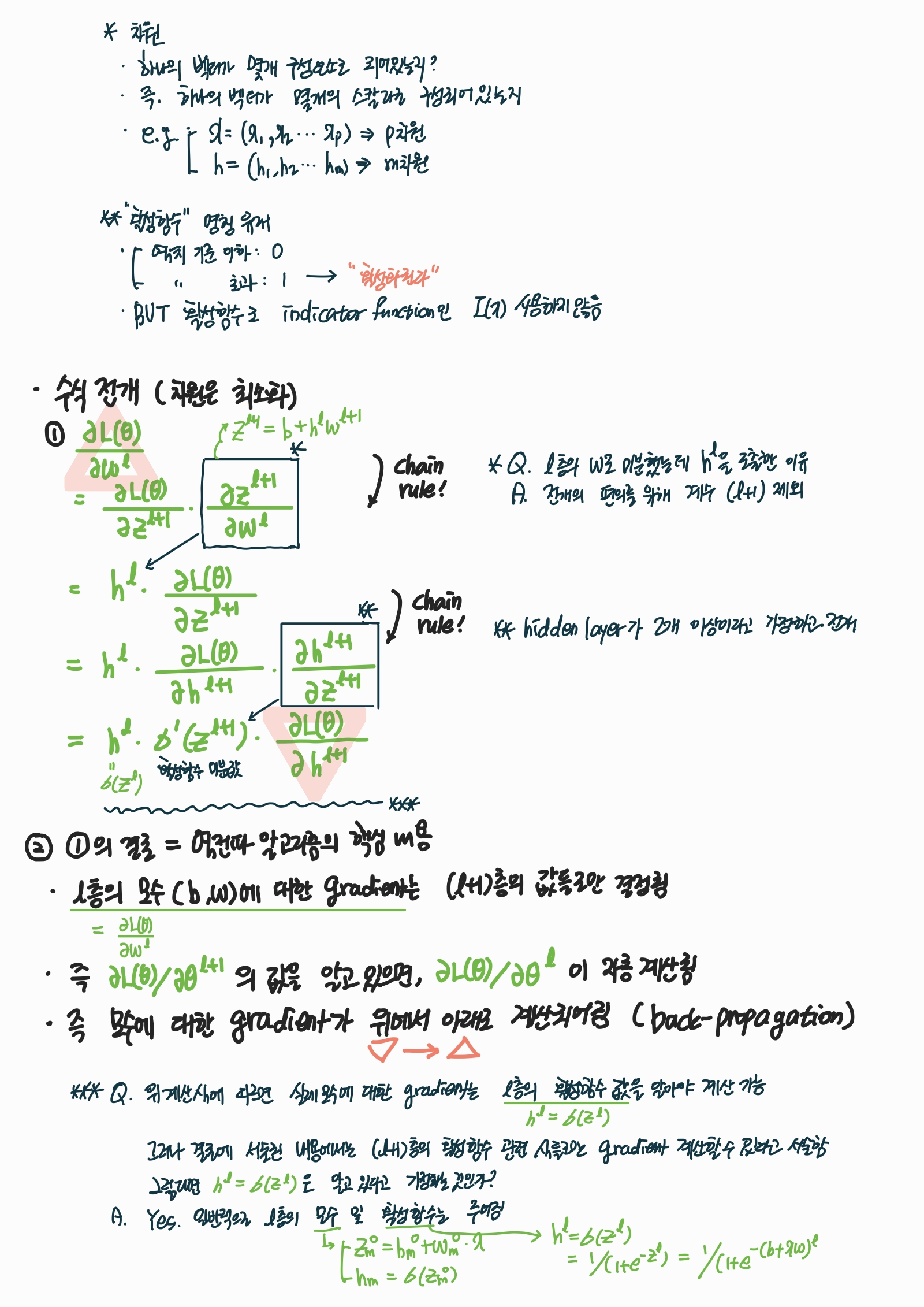

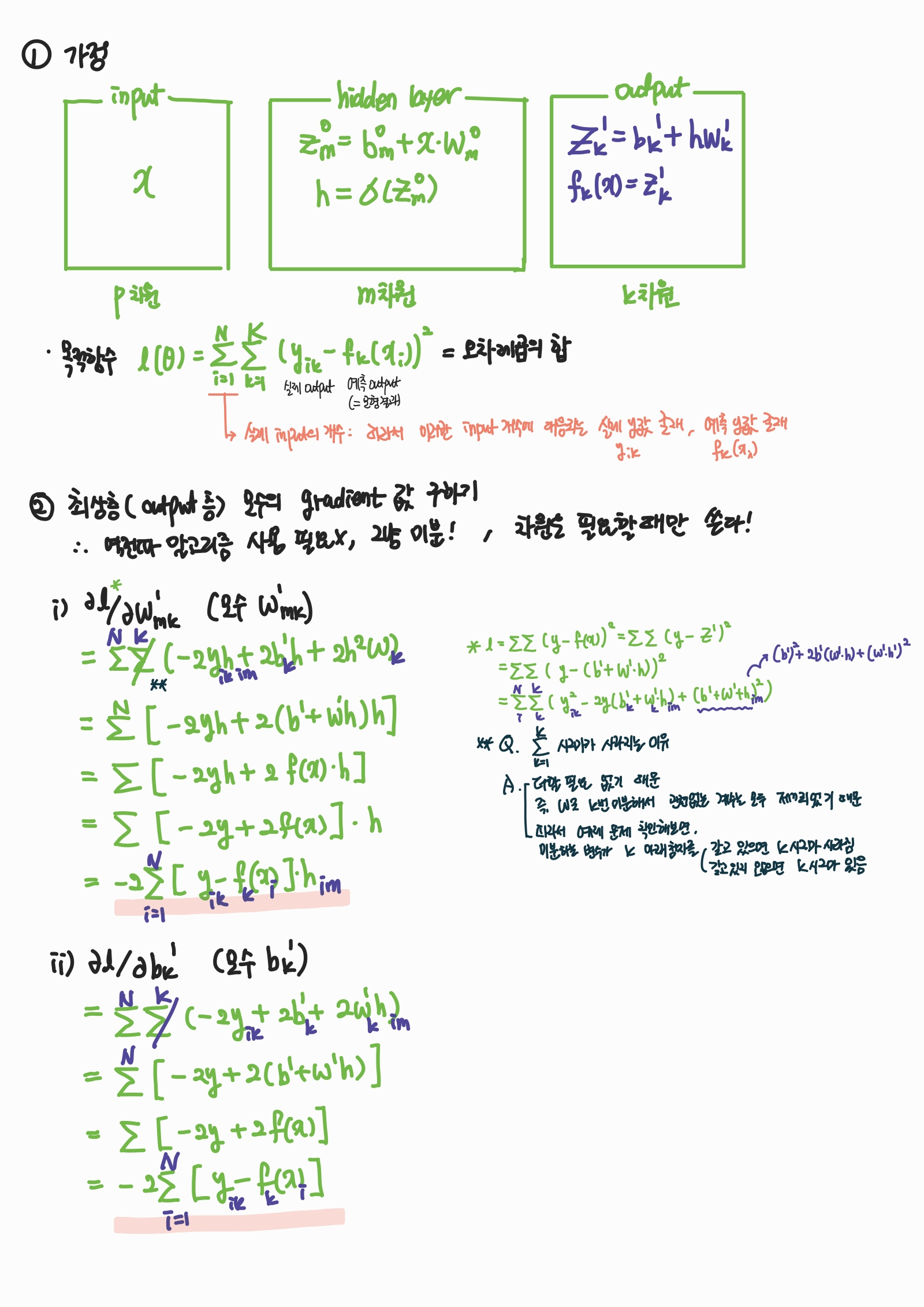

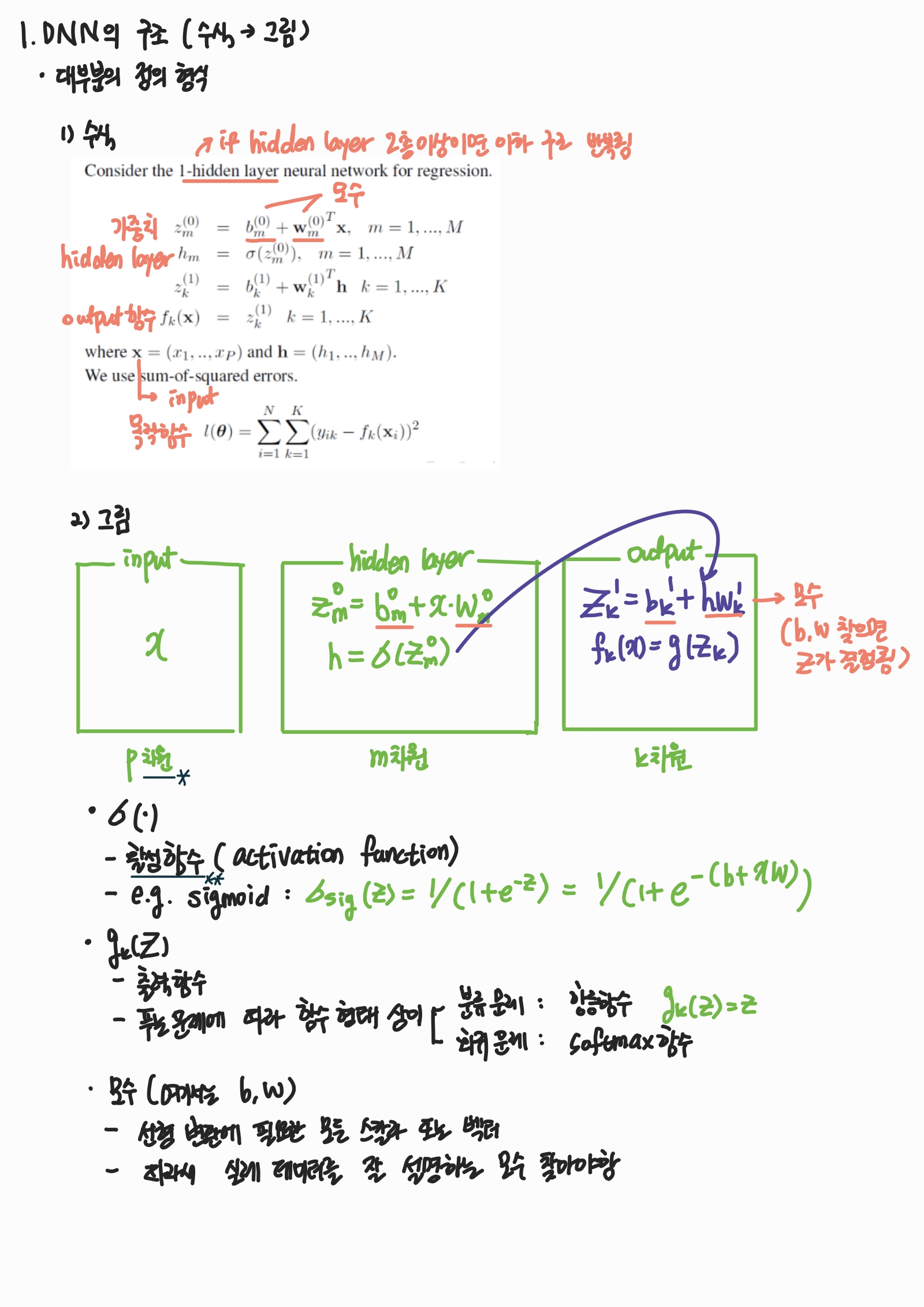

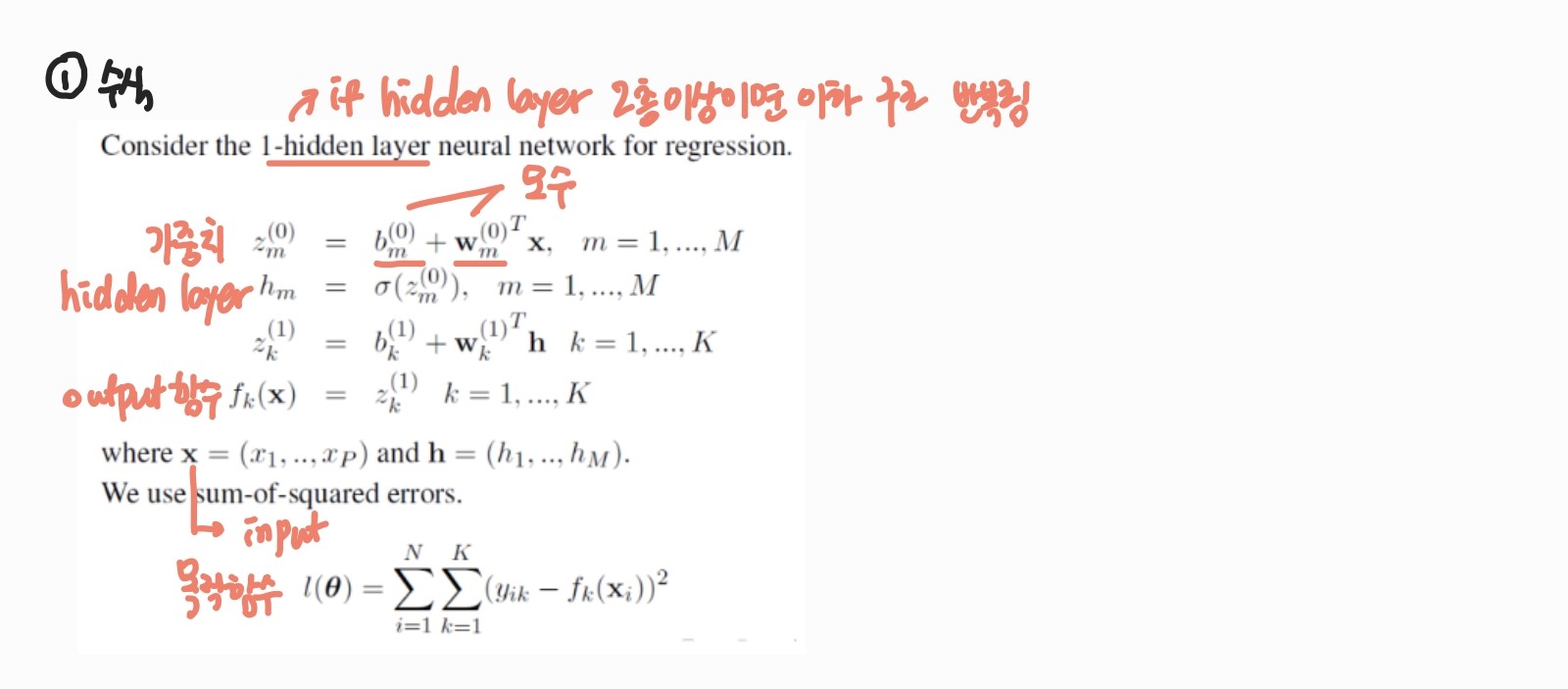

• 수식으로 의미 이해
  • 실제 숫자를 넣어 gradient를 계산한 레퍼런스
    https://wikidocs.net/37406 https://jaejunyoo.blogspot.com/2017/01/backpropagation.html

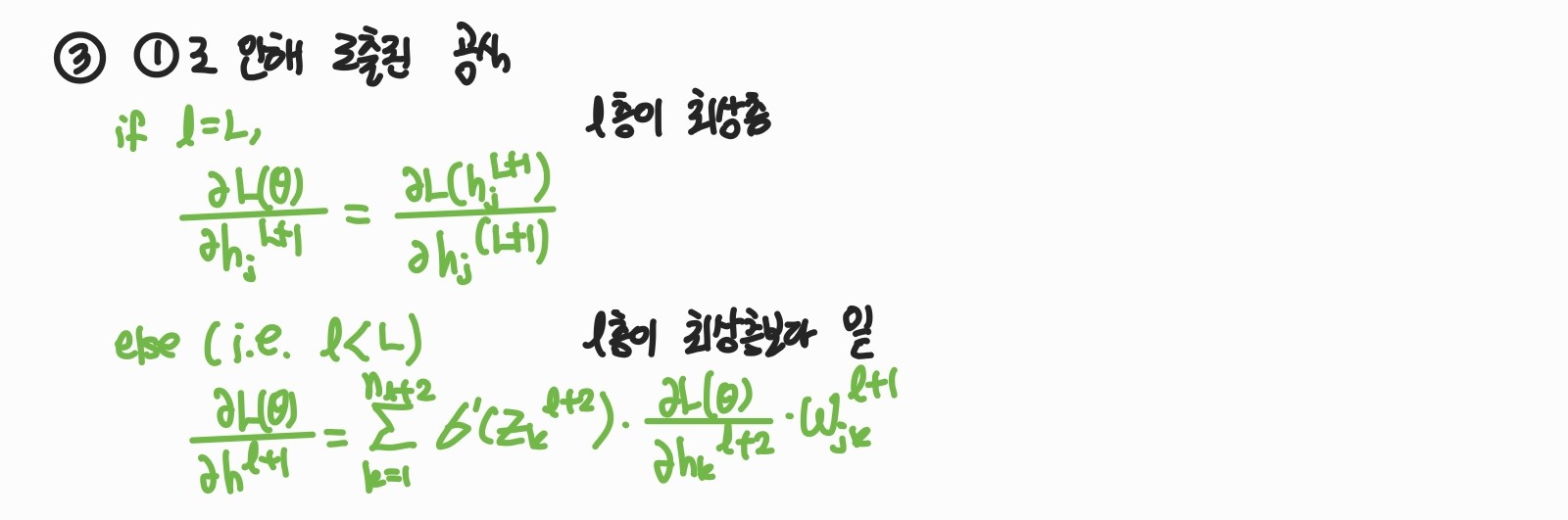

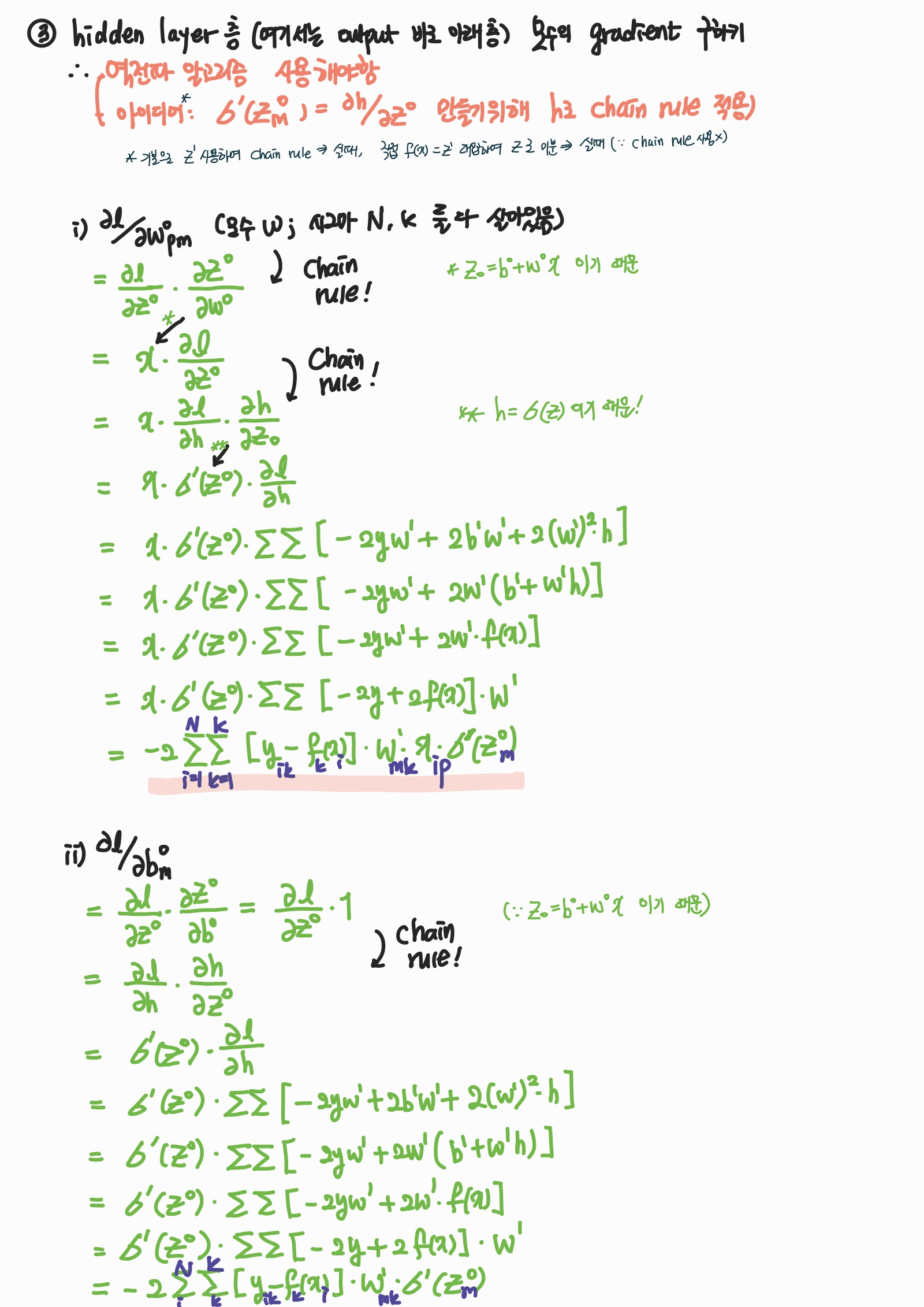

  • 나의 이해

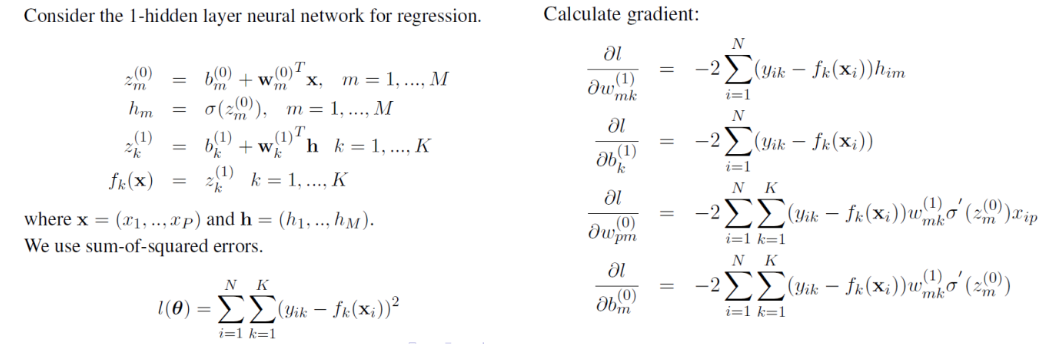

• 예제
  • 문제: Calculate gradient 에 있는 수식을 도출하는게 목적!


  3. Stochastic gradient descent method (SGD)

• 기본 용어 정리
  • Batch : 학습 데이터 전체
  • Mini-batch : 학습 데이터의 일부, 즉 batch에서 sampling 한 것
  • Epoch : 반복적인 학습 알고리즘을 사용할 때 모든 학습 데이터를 한 번 씩 사용하는 것을 의미
    (ex: 10000개의 학습 데이터가 존재하고, 매번 50개의 데이터(i.e. 50개의 mini-batch)를 이용하여 모수를 학습할 때, 이 알고리즘을 200번을 반복하면 1 epoch, 400번을 반복하면 2 epochs라고 함.)
    → 즉 1 에폭당 학습 데이터 10000개를 한 바퀴 도는 느낌
• 의미
  • Stochastic gredient descent algorithm을 사용한 method

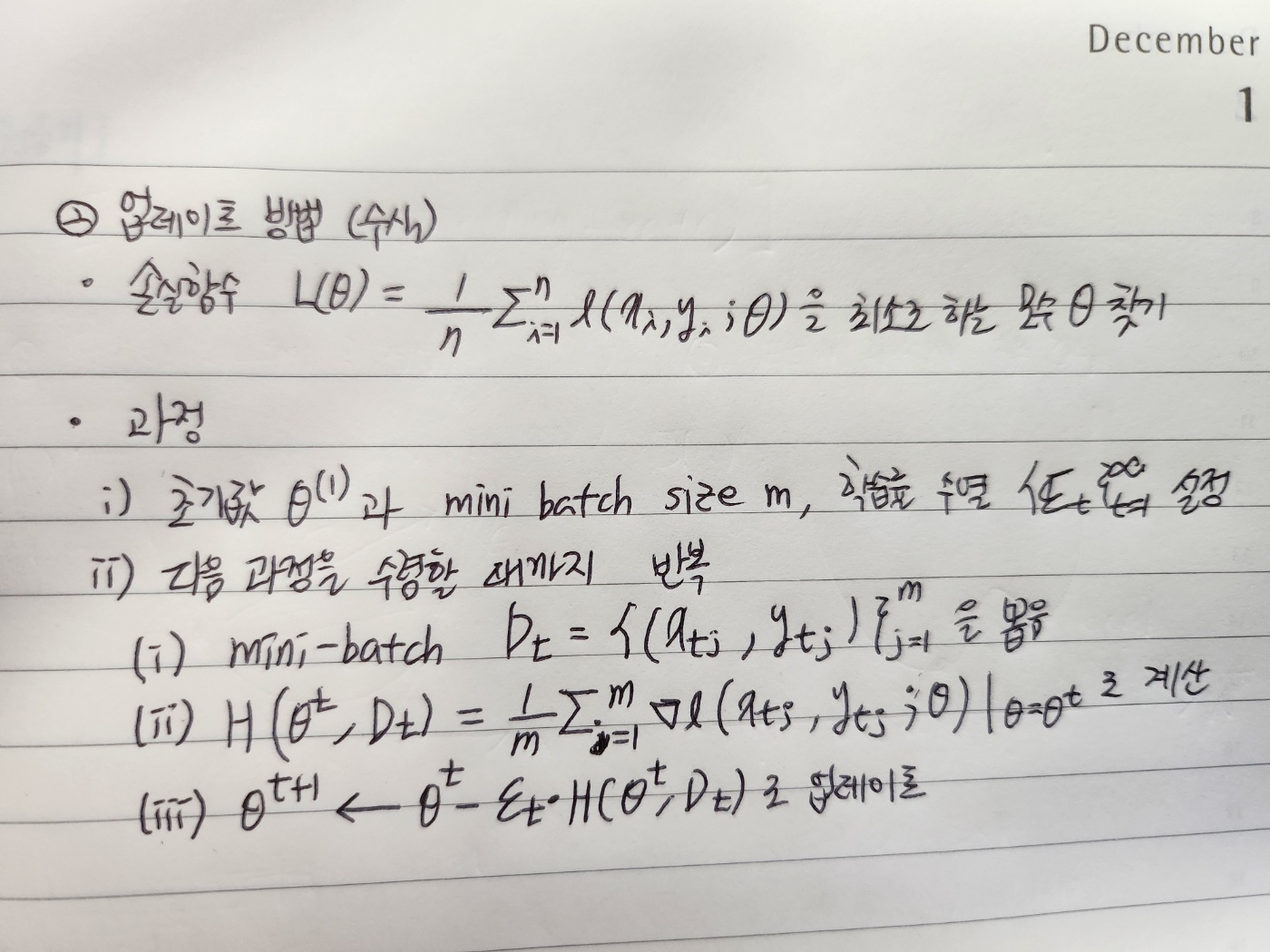

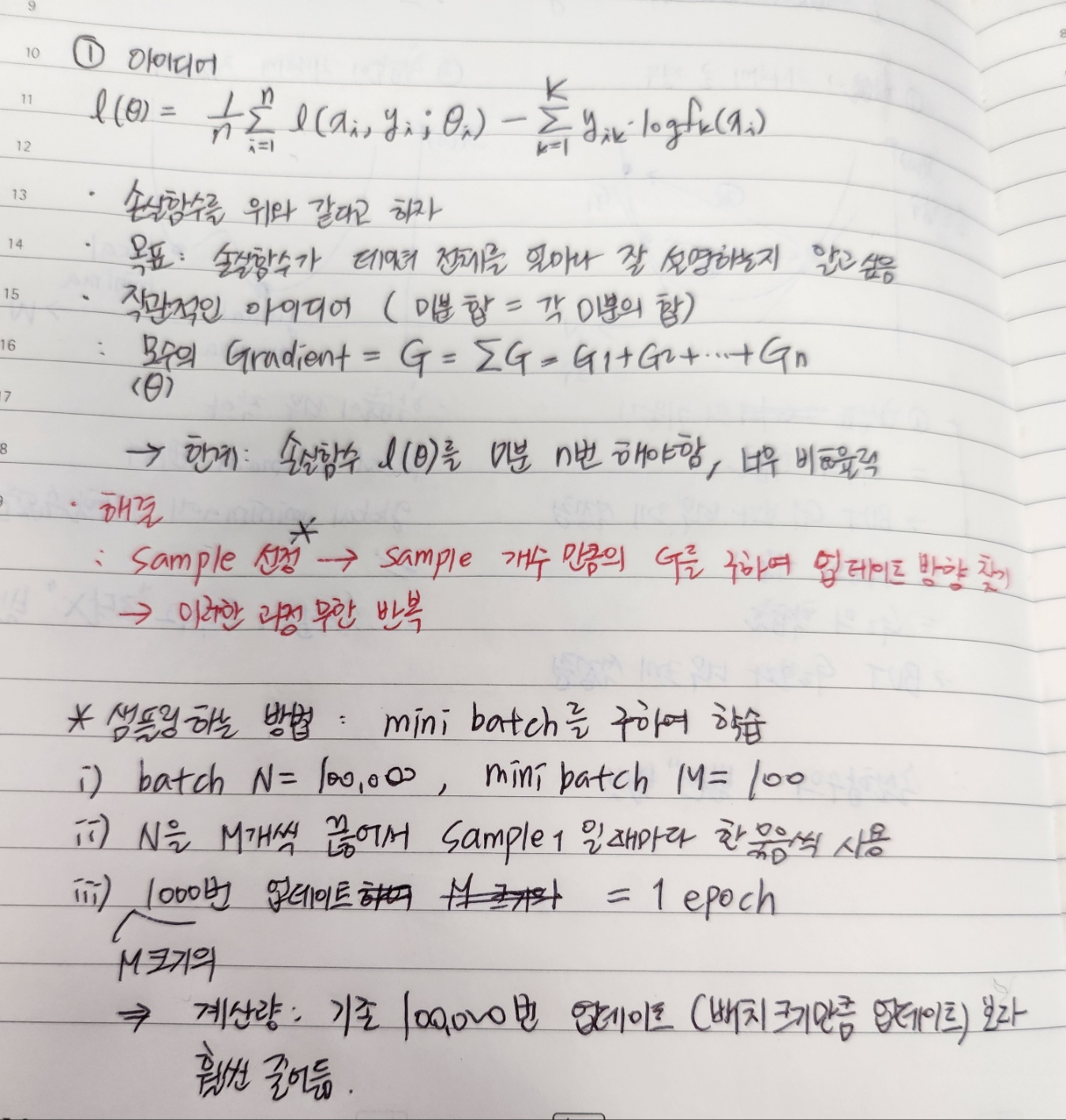

  • 아이디어 및 업데이트 방법

• 장점
  • 계산량↓: 업데이트 할 때 모든 batch를 사용할 때보다 적은 계산을 필요로 함
  • 정확성↑: 수렴성이 이론적으로 보장 (Bottou, 1998 and Murata, 1998)
• gredient descent algorithm과의 차이
  • 핵심
    • Gradient Descent (GD): mini batch 사용하지 않고 학습 → 에폭이 1인 SGD 느낌
    • Stochastic Gradient Descent (SGD): mini batch 를 샘플링하여 학습 → 파생적으로 에폭의 개념 나오게 됨
  • 수식
        - GD

                  - SGD

•     그림


2. 학습률 (learning rate) 의 선택

의미

• 목적 함수의 최댓값 또는 최솟값을 향해 이동하면서 각 반복에서 단계 크기를 결정하는 스칼라
• 학습률은 머신러닝 및 통계학에서 사용되는 용어
• 최적화 알고리즘의 조정 매개변수
• εt∶ t 시점의 학습률

특징

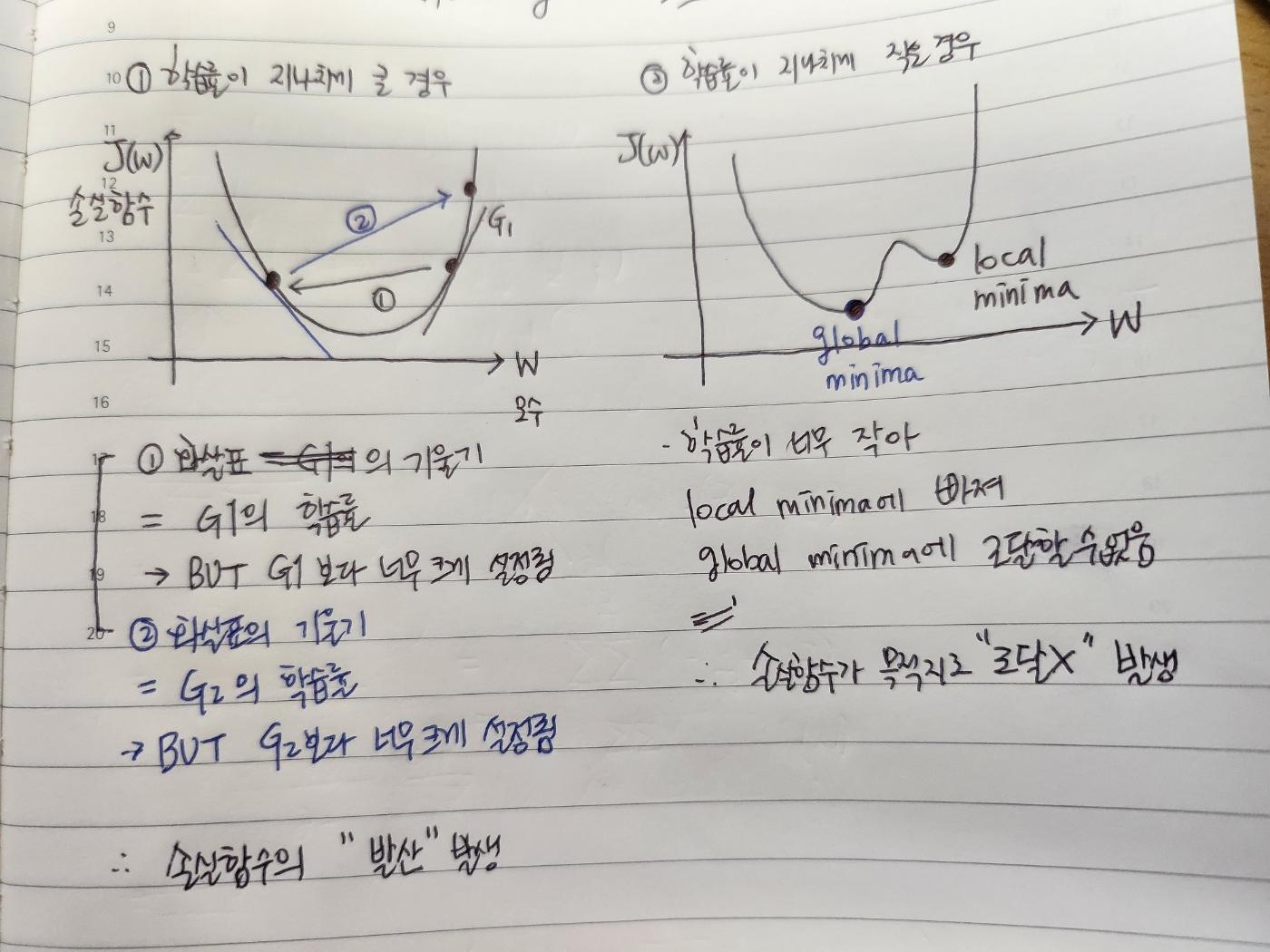

• 학습률이 지나치게 크거나 작으면 좋은 추정값을 얻을 수 없음. 목적 함수가 목적지로 발산 or 도달하지 못하기 때문임
• 따라서 학습이 진행될수록 비교적 큰 학습률 → t가 증가함에 따라 학습률을 줄여나가는 것이 바람직함
• 이론적으로는 εt ∝1/t이면 (비례하다면), 역전파 알고리즘을 사용하였을 때 손실 함수가 국소적인 최소값으로 수렴한다는 사실이 알려져 있음. (Bottou et al., 2018)

3. 한계

Vanishing gradients problem

• 모수에 대한 gradient 값이 아래층으로 내려갈수록 작아지는 현상.
  = 즉, hidden layer 쌓을수록 추정 값 정확도↓ (=성능↓)
• 그 결과 아래층의 모수가 초기 값과 크게 다르지 않은 값을 가진 채 학습이 종료.
  = 즉, 안 좋은 모수를 갖는 추정 값으로 수렴함
• 따라서, 때때로 DNN이 NN 보다 성능이 나쁜 경우 발생함
• 원인: 역전파 알고리즘이 좋지 않은 추정값을 제공 (bad local minima).

Running time

• 일반적으로 DNN은 1개의 hidden layer를 가지는 NN보다 더 많은 수의 모수를 필요로 함
• 더 많은 수의 모수를 추정하기 위해 보다 더 많은 시간 소요됨

보완책: 사전 학습 (Pre-training)

• 2006년 G.E.Hinton 교수가 처음으로 제안: Hinton and Salakhutdinov (2006), Hinton et al (2006)
• 입력 변수만 사용하여 모수를 추정하는 기법 (Pre-training) → 추청된 모수를 학습 시 초기값으로 사용 (Training)
  → 이 방법이 이전 방법과 다른 이유: 기존 training은 입력 값, 출력 값을 모두 이용하여 학습
• 효과: 역전파 알고리즘의 한계 해결
  • 결과가 해의 초기값에 의존
    = 즉 아래층에 있는 모수들은 초기 값과 크게 다르지 않음
  • 그러나 좋은 해의 초기값을 찾기 어려움

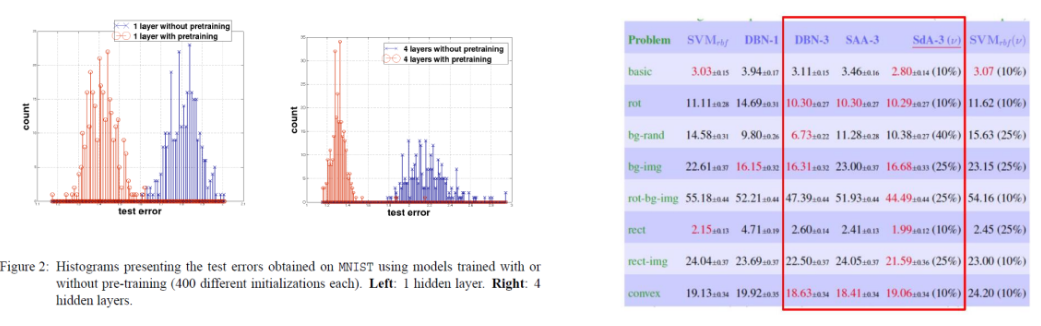

• 예시: Erhan et al., 2010 and Larochelle et al., 2007
  • 왼쪽 그래프: hidden layer 1층, 오른쪽 그래프: hidden layer 4층
  • hidden layer의 개수가 늘어날수록 pre-training 한 layer의 효과가 더 커짐
    = 즉 데이터의 test error 가 작아짐

4. Advanced of deep learning

하드웨어의 발전: GPU의 사용

• 딥러닝에서 필요한 계산들을 대부분 병렬처리 가능
• 따라서 CPU로 계산할 때보다 훨씬 빠른 계산 가능
  + 훨씬 많은 hidden layer와 모수들을 가지는 복잡한 모형 설계하여 활용 가능

새로운 활성 함수의 개발: ReLU (Rectified Linear Units; Nair and Hinton (2010))

• 우수성
  • 기존의 활성함수 (예: sigmoid or tanh)는 그 특성상 모수를 추정하는데 어려움
    (어려움: vanishing gradient)
  • Piece-wise 선형 함수를 활성함수로 사용
    → vanishing gradient 문제 해결, 속도 향상, 사전 학습 불필요해짐

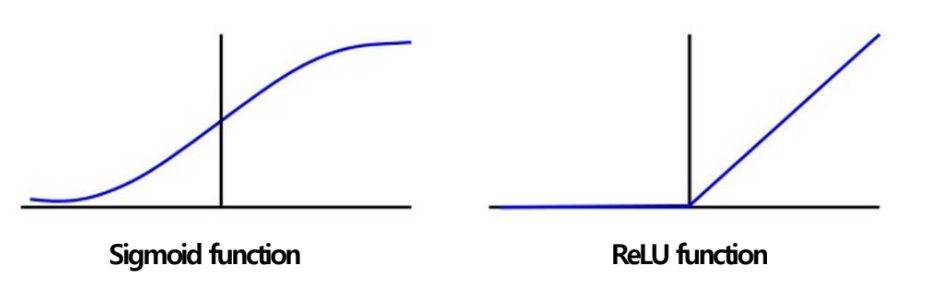

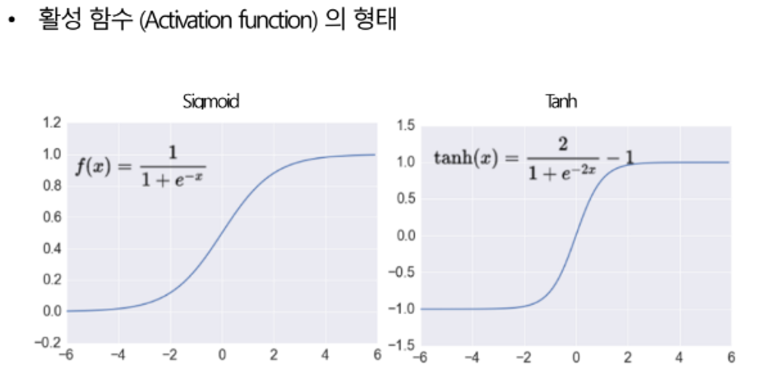

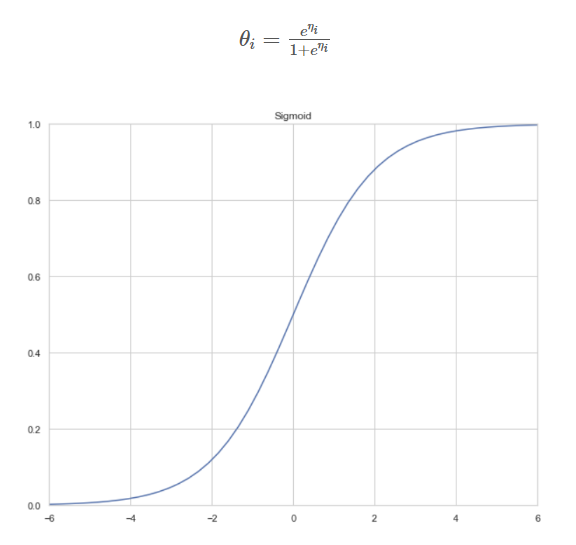

• sigmoid 함수와 비교

• 이후에 ReLU를 응용하여 LeakyReLU (Mass et al., 2013), PReLU (He et al., 2015), ELU (Clevert et al., 2015) 등 많은 활성 함수가 제안됨.

Regularization method 개발

1. Drop out
   • 매번 역전파를 할 때마다 노드의 절반을 끄고 (=drop out) 학습
     → 최종 결과를 낼 떄에는 각 층 결과값에 1/2를 곱하는 방법
   • 효과: 노드 간 상관관계↓, 독립성↑
   • 원인: fully connected neural network을 학습할 때, 같은 층의 노드간에 높은 상관관계 발생
     → 입력값이 조금만 바뀌어도 모든 네트워크에 큰 변화가 생길 수 있음
2. Batch normalization
   • 매번 mini batch를 이용하여 학습할 떄마다 노드들을 정규화함
   • 효과: 적은 에폭 학습을 하여도 기존보다 좋은 성능 (ex. 보다 높은 accuracy)를 얻을 수 있게 됨
   • 원인: 은닉 노드 각각의 분포 및 scale이 상이 → 성능이 좋지 않음
3. Data augmentation (데이터 증강)
   • Random crop, RGB perturbation, image reflection 등으로 학습 데이터를 대량 확보하는 것
   • 심지어 Sequential data에서도 data의 순서를 바꾸어 학습 데이터를 늘림.
   • 효과: 모델이 정확한 예측을 하기 위한 재료가 다수 확보됨
     → 보다 정확한 예측 가능
   • 원인: 학습 대상 데이터의 양이 지나치게 적은 경우, 학습이 제대로 되기 어려움
4. Residual learning architecture (잔차 학습 아키텍처)
   • Networks에서 이웃하지 않은 layer 사이에도 connection을 추가
   • 효과: Vanishing problem 해결

5. Advanced of learning algorithms

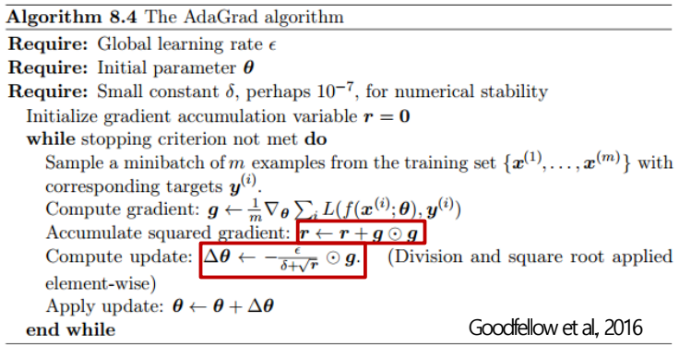

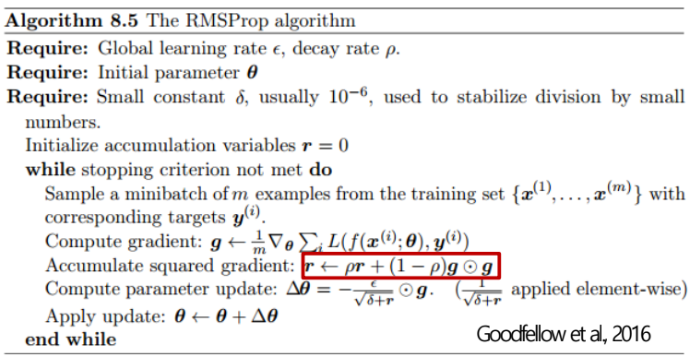

SGD 방법의 단점

1. 학습률 εk의 scale에 따라 성능이 크게 좌우됨.
   = 손실 함수들마다 좋은 성능을 보장하는 학습률 scale이 달라 선택이 어려움

  2. 이전 gradient 정보들은 무시하고 현 시점의 gradient만을 사용하여 업데이트
      → 수렴 속도가 느릴 수 있음

  3. 시점 k에서 모든 gradient에 미리 정해 놓은 학습률 εk를 곱해주어 업데이트.
      → 손실함수가 특정 모수들의 방향에 대해서 민감하게 변할 경우에 수렴하지 않을 수 있음.
      → 안장점*에 빠질 가능성이 높음.

      * 안장점 (Saddle point)
      - 다변수 함수에서 특정한 형태의 극값.
        = 한 쪽 방향에서 보면 극댓값, 다른 쪽 방향에서 보면 극솟값
      - 예시 : 이차항이 마이너스인 이차함수
        -> 안장점 (이자 극댓값)에서 한 방향에서는 곡면이 상승, 다른 방향에서는 하강

        - 머신러닝에서의 안장점
          > 신경망 모형(NN)을 학습시킬 때 최적화 알고리즘이 안장점에 도달한 경우,
            여기서 멈추지 않고 전역 최소점 (global minimum) 또는 국소 최소점 (local minimum) 에 도달할 수 있도록 설계해야함
            ( ∵ 최적화 알고리즘의 목표 = 목적함수(손실함수) 최소화)
          > 따라서 이것이 머신러닝 또는 딥러닝의 성능을 결정지음

SGD with momentum

• 현 시점의 gradient 업데이트 방향이 이전 시점의 gradient 정보에 영향을 받는 방법
  = 즉 현재 및 과거 시점의 gradient 크기에(g) 영향을 받아서 모수들(θ) 각각의 학습률이(ε) 결정됨

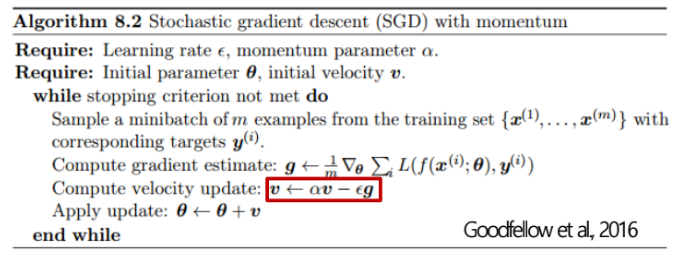

• Goodfellow, I., et al. (2016) Deep Learning : 모멘텀을 수식으로 증명

• 이는 “이전 gradient 정보들은 무시하고 현 시점의 gradient만을 사용하여 업데이트” 하는 SGD의 1번 단점을 보완한 것

adam

• ①accumulated squared gradient를 weighted average로 업데이트 함 (두 번째 빨간 박스)
  + ②현 시점의 gradient 업데이트 방향이 이전 시점의 gradient 정보에 영향을 받아 결정됨 (첫 번째 빨간 박스)
  = ①RMSProp* + ②momentum
  • RMSProp (Tieleman and Hinton, 2012)
    • AdaGrad*와는 다르게 accumulated squared gradient를 누적 합으로 업데이트 하지 않고, weighted average로 업데이트 함.
      = 즉 AdaGrad의 단점 보완
    • Goodfellow, I., et al. (2016) Deep Learning : RMSProp을 수식으로 증명
      : 빨간 박스 수식 = weighted average

               * AdaGrad
                 : 현재 및 과거 시점의 gradient의 크기에 영향을 받아서 (첫 번째 빨간 박스)
                → 모수들 각각의 학습률이 결정됨 ( i.e. adaptive learning rate) (두 번째 빨간 박스)

                  - 학습률이 미리 정해져 있지 않고, 합리적인 방법을 통해 결정된다는 점에서 SGD의 단점 중 1번, 3번이 해결됨
                  - Goodfellow, I., et al. (2016) Deep Learning : AdaGrad을 수식으로 증명
                  - 한계 - 지속적인 업데이트가 진행됨에 따라 accumulated squared gradient의 r의 값이 너무 커져서 업데이트가 몇 차례 진행 되지 않아 모수의 추정값이 도중에 수렴해 버림

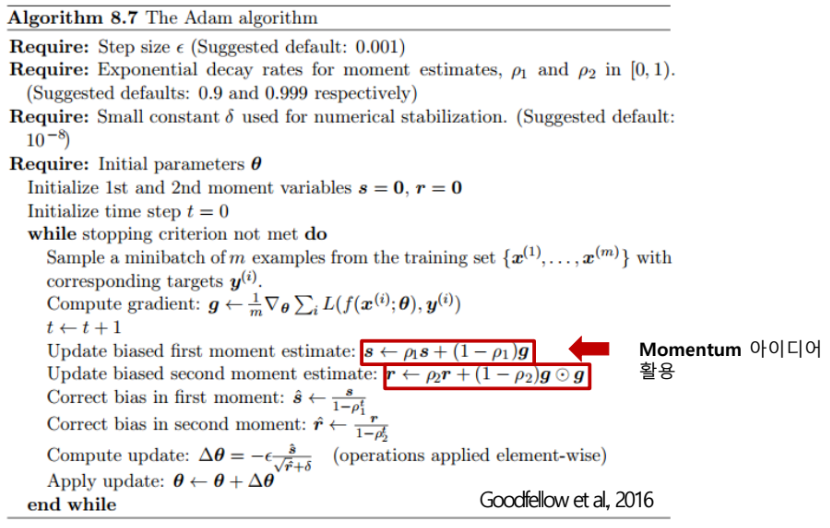

• Goodfellow, I., et al. (2016) Deep Learning : Adam을 수식으로 증명
  • 현재까지 나온 최적화 방법론들 중 일반적으로 빠르게 좋은 추정 값을 찾아 주는 알고리즘.
  • Convex loss function 뿐만 아니라 non-convex loss function (예: 딥러닝 모델에서의 손실함수) 에서 매우 좋은 성능을 제공.

개요

• handpose, face, pose - detection의 model type은 모두 CNN
• = 즉 모델의 전반적인 구조, 학습하여 결과를 도출하는 방식이 모두 CNN을 근본으로 하고, 모델 아키텍처도 advanced CNN 의 양상을 띄고 있음
• 따라서 이번 글에서는 CNN이 포함된 큰 카테고리인 DNN을 설명하기 위해 NN (Neural Network)을 먼저 설명하고, 다음 글에서 DNN에 대해 설명할 것임
• 구체적인 CNN에 대해서는 face-detection 시리즈에서 설명할 예정임.

1. 의미

• 인공 신경망 모형 (Artificial Neural Network): 일반적으로 artificial은 떼고 말함
• 뇌 구조 (신경망)을 모방하여 만든 수학적 모형
  = 즉 인간의 뇌가 문제를 해결하는 방식과 유사하게 구현
• 머신러닝의 한 분야

2. 함수 구조

수식

그림

용어 설명

• 활성 함수 (activation function)
  • 인공 신경망에서 입력 신호의 가중치 합을 출력 신호로 변환하는 함수
  • 특징: 비선형성 (non-linearity) -> 입력에 대한 비선형 변환을 통해 신경망이 다양한 종류의 복잡한 함수를 학습
  • 활성 함수의 형태

• 은닉층 (hidden layer)
  : 입력층 (input layer)과 출력층 (output layer) 사이에 위치하는 모든 층
• 완전 연결 계층 (fully connected layer)
  : 한 층(layer)의 모든 뉴런이 그 다음 층(layer)의 모든 뉴런과 연결된 상태

3. 이론적 성질

논문 원문

• Universal approximator (Cybenko, 1989 and Homik et al, 1989)

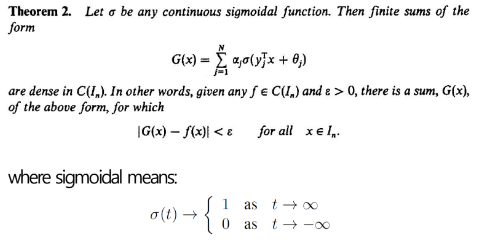

• Theorem 2 of Cybenko (1989)

해석

N을 충분히 키울 수 있으면 (여기서는 무한대로 표현됨), 모든 계층의 모든 x에 대하여 f(x)는 실제 함수의 합인 G(x)와 정밀도 ϵ (0보다 큰 아주 작은 값)만큼 가깝게 표현 가능
<-> N을 충분히 키울 수 있으면, Neural network를 표현한 f(x)는 다양한 함수 형태로 표현될 수 있음
<-> t가 +-무한대로 가면, 활성함수 (여기서는 sigmoid)가 +-1로 감

개요

• 이번부터 시리즈로 쓰는 글은 Tensorflow-models 중 pose-detection 을 자사 제품 내에서 구현한 후, 그와 관련된 AI 이론을 정리한 내용임
• 이번 글 model card와 관련된 내용의 출처는 https://storage.googleapis.com/mediapipe-assets/Model%20Card%20BlazePose%20GHUM%203D.pdf

1. 모델 설명 | Used to

모델 설명

• 모델명: MediaPipe BlazePose GHUM 3D
• 구체적인 설명

Lite (3MB size), Full (6 MB size) and Heavy (26 MB size) models, to estimate the full 3D body pose of an individual in videos captured by a smartphone or web camera.
Optimized for on-device, real-time fitness applications: Lite model runs ~44 FPS on a CPU via XNNPack TFLite and ~49 FPS via TFLite GPU on a Pixel 3. Full model runs ~18 FPS on a CPU via XNNPack TFLite and ~40 FPS via TFLite GPU on a Pixel 3.
Heavy model runs ~4FPS on a CPU via XNNPack TFLite and ~19 FPS via TFLite GPU on a Pixel 3.

Used to

Applications
3D full body pose estimation for single-person videos on mobile, desktop and in browser.

Domain & Users
 - Augmented reality
 - 3D Pose and gesture recognition
 - Fitness and repetition counting
 - 3D pose measurements (angles / distances)

Out-of-scope applications
Multiple people in an image.
 - People too far away from the camera (e.g. further than 14 feet/4 meters)
 - Head is not visible Applications requiring metric accurate depth
 - Any form of surveillance or identity recognition is explicitly out of scope and not enabled by this technology

2. Model type 및 Model architecture

모델 카드 인용

Convolutional Neural Network: MobileNetV2-like with customized blocks for real-time performance.

Model type: CNN

Model architecture : MobileNetV2

3. input, output

Inputs
Regions in the video frames where a person has been detected.
Represented as a 256x256x3 array with aligned human full body part, centered by mid-hip in vertical body pose and rotation distortion of (-10, 10) . Channels order: RGB with values in [0.0, 1.0].

Output(s)
33x5 array corresponding to (x, y, z, visibility, presence).
 - X, Y coordinates are local to the region of interest and range from [0.0, 255.0].
 - Z coordinate is measured in "image pixels" like the X and Y coordinates and represents the distance relative to the plane of the subject's hips, which is the origin of the Z axis. Negative values are between the hips and the camera; positive values are behind the hips.
Z coordinate scale is similar with X, Y scales but has different nature as obtained not via human annotation, by fitting synthetic data (GHUM model) to the 2D annotation. Note, that Z is not metric but up to scale.
 - Visibility is in the range of [min_float, max_float] and after user-applied sigmoid denotes the probability that a keypoint is located within the frame and not occluded by another bigger body part or another object.
 - Presence is in the range of [min_float, max_float] and after user-applied sigmoid denotes the probability that a keypoint is located within the frame.

[
  {
    score: 0.8,
    keypoints: [
      {x: 230, y: 220, score: 0.9, score: 0.99, name: "nose"},
      {x: 212, y: 190, score: 0.8, score: 0.91, name: "left_eye"},
      ...
    ],
    keypoints3D: [
      {x: 0.65, y: 0.11, z: 0.05, score: 0.99, name: "nose"},
      ...
    ],
    segmentation: {
      maskValueToLabel: (maskValue: number) => { return 'person' },
      mask: {
        toCanvasImageSource(): ...
        toImageData(): ...
        toTensor(): ...
        getUnderlyingType(): ...
      }
    }
  }
]

4. evaluation metric

pose의 metric : PDJ

• average Percentage of Detected Joints: 감지된 부위의 평균 비율 오차

We consider a keypoint to be correctly detected if predicted visibility for it matches ground truth and the absolute 2D Euclidean error between the reference and target keypoint normalized by the 2D torso diameter projection
is smaller than 20%.
This value was determined during development as the maximum value that does not degrade accuracy in classifying pose / asana based solely on the key points without perceiving the original RGB image. The model is providing 3D coordinates, but the z-coordinate is obtained from synthetic data, so for a fair comparison with human annotations, only 2D coordinates are employed.

evaluation results

• geographical

Evaluation across 14 regions of heavy, full and lite models on smartphone back-facing camera photos dataset results an average performance of 94.2% +/- 1.3% stdev with a range of [91.4%, 96.2%] across regions for the heavy model, an average performance of 91.8% +/- 1.4% stdev with a range of [89.2%, 94.0%] across regions for the full model and an average performance of 87.0% +/-2.0% stdev with a range of [83.2%, 89.7%] across regions for the lite model.
Comparison with our fairness criteria yields a maximum discrepancy between average and worst performing regions of 4.8% for the heavy, 4.8% for the full and 6.5% for the light model.

• skin tone and gender

Evaluation on smartphone back-facing camera photos dataset results in an average performance of 93.6% with a range of [89.3%, 95.0%] across all skin tones for the heavy model, an average performance of 91.1% with a range of [85.9%, 92.9%] across all skin tones for the full model and an average performance of 86.4% with a range of [80.5%, 87.8%] across regions for the lite model. The maximum discrepancy between worst and best performing categories is 5.7% for the heavy model, 7.0% for the full model and 7.3% for the lite model.
Evaluation across gender yields an average performance of 94.8% with a range of [94.2%, 95.3%] for the heavy model, an average performance of 92.3% with a range of [91.2%, 93.4%] for the full model, and an average of 83.7% with a range of [86.0%, 89.1%] for the lite model.
The maximum discrepancy is 1.1% for the heavy model, 2.2% for the full model and 3.1% for the lite model.

개요

• 이번부터 시리즈로 쓰는 글은 Tensorflow-models 중 face-landmarks-detection 을 자사 제품 내에서 구현한 후, 그와 관련된 AI 이론을 정리한 내용임
• 이번 글 model card와 관련된 내용의 출처는https://drive.google.com/file/d/1tV7EJb3XgMS7FwOErTgLU1ZocYyNmwlf/preview

1. 모델 설명 | Used to

모델 설명

• 모델명: MediaPipe Attention Mesh
• 구체적인 설명

A lightweight model for real-time prediction of 3D facial surface landmarks from video captured by a front-facing smartphone camera.
Designed for applications like AR makeup, eye tracking and AR puppeteering that rely on highly accurate landmarks for eye (+ iris) and lips regions predicted by the model. Runs at over 50 FPS on Pixel 2 phone.

Used to

• 특정 신원에 대한 얼굴 또는 얼굴 특징에 대해서는 저장할 수 없음에 주의

Applications
 - Detection of human facial surface landmarks from monocular video.
 - Optimized for videos captured on front-facing cameras of smartphones.
 - Well suitable for mobile AR (augmented reality) applications.

Domain & Users
 - The primary intended application is AR entertainment.
 - Intended users are people who use augmented reality for entertainment purposes.

Out-of-scope applications
Not appropriate for:
 - This model is not intended for human life-critical decisions.
 - Predicted face landmarks do not provide facial recognition or identification and do not store any unique face representation.

2. Model type 및 Model architecture

모델 카드 인용

MobileNetV2 - like with customized blocks for real-time performance and an attention mechanism to refine lips and eye regions and to predict irises.

Model type: CNN

Model architecture

• face-landmarks-detection 에서는 detector-model과 landmark-model이라고 하지 않고, 각각을 sub model이라고 칭함
• 입, 눈, 눈동자를 제외한 박스 안에 있는 얼굴 부위 탐지 및 좌표 예측: MobileNetV2
• 입, 눈, 눈동자의 탐지 및 좌표 예측: attention mechanism
  • 특히 이 메커니즘에서 spatial transformer 모듈이 사용됨
  • 이 모듈은 아핀 변환 행렬(affine transformation matrix)에 의해 조절되고, 사용자가 박스 안의 keypoint를 당기고 회전하고 바꾸고 왜곡할 수 있게 함

attention mechanism
An attention mechanism pulls out visual features of a given region of interest by sampling a grid of 2D points in the feature space and extracting the features under the sampled points. This allows to train architectures end-to-end and to enrich the features that are used by the attention mechanism.

spatial transformer
Specifically, we use a spatial transformer module which is controlled by an affine transformation matrix and allows us to zoom, rotate, translate, and skew the sampled grid of points.

3. input, output

Inputs
Image of cropped face with 25% margin on each side and size 192x192 px.

Output(s)
 - Facial surface represented as 468 3D landmarks flatened into a 1D tensor: (x1, y1, z1), (x2, y2, z2), ... x- and y-coordinates follow the image pixel coordinates;
z-coordinates are relative to the face center of mass and are scaled proportionally to the face width.
 - Lips refined region surface represented as 80 2D landmarks (inner and outer contours and an intermediate line) flattened into a 1D tensor.
 - Eye with eyebrow refined region surface (x2) represented as 71 2D landmarks (eye and eyebrow contours with surrounding areas) flattened into a 1D tensor.
 - Iris refined region surface (x2) represented as 5 2D landmarks (1 for pupil center and 4 for iris contour) flattened into a 1D tensor.
 - Face flag indicating the likelihood of the face being present in the input image. Used in tracking mode to detect that the face was lost and the face detector should be applied to obtain a new face position. Face probability threshold is set at 0.5 by default and can be adjusted.

[
  {
    box: {
      xMin: 304.6476503248806,
      xMax: 502.5079975897382,
      yMin: 102.16298762367356,
      yMax: 349.035215984403,
      width: 197.86034726485758,
      height: 246.87222836072945
    },
    keypoints: [
      {x: 406.53152857172876, y: 256.8054528661723, z: 10.2, name: "lips"},
      {x: 406.544237446397, y: 230.06933367750395, z: 8},
      ...
    ],
  }
]

4. evaluation metric

face의 metric : IOD MAE

• 양쪽 눈 사이의 거리의 평균 오차
• IOD (Normalization by Interocular Distance)

Normalization by interocular distance (IOD) is applied to unify the scale of the samples.
IOD is calculated as the distance between the eye centers (which are estimated as the centers of segments connecting eye corners) and is taken as 100%.
To accommodate head rotations, 3D IOD from the ground truth is employed.

• MAE (Mean Absolute Error normalized by interocular distance) : handpose와 동일

Mean absolute error is calculated as the pixel distance between ground truth and predicted face mesh.
The model provides 3D coordinates, but as the z screen coordinates as well as metric world coordinates are obtained from synthetic data, so for a fair comparison with human annotations, only 2D screen coordinates MNAE are employed.

evaluation results

• 구체적인 내용

Comparison with fairness goal of 2.56% IOD MAE discrepancy across 17 regions:
 - Tracking mode: from 2.73% to 3.95% (difference of 1.22%)
 - Reacquisition mode: from 3.01% to 4.28% (difference of 1.27%)

Comparison with our fairness criteria yields a maximum discrepancy between best and worst performing regions of 1.22% for the tracking mode and 1.27% for the reacquisition mode.
We therefore consider the models performing well across groups.

• Tracking mode and Reacquisition mode

Tracking mode
The main mode that takes place most of the time and is based on obtaining a highly accurate face crop from the prediction on the previous frame (frames 2, 3, ... on the image below). Underneath we utilize the MediaPipe Python Solution API for Face Mesh and run the pipeline for several frames on the same image before measuring the tracking accuracy (thus the crop region is determined from the model predictions as in a video stream).

Reacquisition mode
Takes place when there is no information about the face from previous frames. It happens either on the first frame (image below) or on the frames where the face tracking is lost. In this case, an external face detector is being run over the whole frame. We used BlazeFace Detector for the evaluation of the reacquisition mode.

개요

• 이번부터 쓰는 글은 Tensorflow-models 중 hand-pose-detection 을 자사 제품 내에서 구현한 후, 그와 관련된 AI 이론을 정리한 내용임
• 이하 인용된 내용들의 출처: https://drive.google.com/file/d/1-rmIgTfuCbBPW_IFHkh3f0-U_lnGrWpg/view

0. Model card 란?

의미

• 모델의 다양한 속성, 성능 등을 공유하여 개발자로 하여금 선택의 기회를 넓혀주기 위한 문서
• 구글에서 발표한 Model Cards for Model Reporting 논문에 기반한 것

목적

• 머신러닝 모델의 유스케이스 명료화
• 머신러닝 모델의 적용 오류 상황 최소화

In order to clarify the intended use cases of machine learning models and minimize their usage in contexts for which they are not well suited, we recommend that released models be accompanied by documentation detailing their performance characteristics

포함된 내용

• 다양한 평가 기준: 문화적 차이, 지역, 성별 등
• 모델 사용 방법
• 구체적인 성능 평가 과정
• 여타 관련 요소

Model cards are short documents accompanying trained machine learning models that provide
benchmarked evaluation in a variety of conditions, such as across different cultural, demographic, or phenotypic groups (e.g., race, geographic location, sex, Fitzpatrick skin type [15]) and intersectional groups (e.g., age and race, or sex and Fitzpatrick skin type) that are relevant to the intended application domains.
Model cards also disclose the context in which models are intended to be used, details of the performance evaluation procedures, and other relevant information.

1. 모델 설명 | Used to

모델명 : MediaPipe Hands (Lite / Full)

• 구체적인 설명

Hand tracking neural network pipelines: Lite and Full, to predict 2D and 3D hand landmarks on an image / video sequence.
Both pipelines consist of:
 - Hand detector model, which locates hand region
 - Hand tracking model, which predict 2D keypoints, 3D world keypoints, handedness on a cropped area around hand
 - MediaPipe graph, with hand tracking logic.

• mediapipe와 tfjs 차이
  • hand-pose-detection 모델을 로드하여 옵션을 설정하다 보면, mediapipe 옵션과 tfjs 옵션이 구분되어 있음을 알 수 있음. 그러나 양자의 차이가 헷갈려서 이하에서 정리함
  • 이하 내용은 handpose, face, pose-detection 에서 동일함

Used to

Application
Predicting landmarks within the crop of prominently displayed hands in images or videos captured by a smartphone camera.

Domain & Users
Mobile AR (augmented reality) Mobile AR (augmented reality) applications. Gesture recognition Hand control

Out-of-scope applications not appropriate for:
 - Counting the number of hands in a crowd
 - Predicting hand landmarks with gloves or occlusions. For example when the hand is holding objects or there is decoration on the hand including jewelry, tattoo and henna.
 - Any form of surveillance or identity recognition is explicitly out of scope and not enabled by this technology.

2. model type | model architecture

개요

• 총 2가지의 모델로 구성되어 있음. ①detector ②landmark (tracking) 모델
• 따라서 model type은 양자 모두 CNN (Convolutional Neural Network)로 모두 동일하지만, model architecture는 그 양상이 상이함
• 즉 모델 아키텍처는 2단계 (detector model 실행 → tracking model 실행)로 이루어져 있는 셈

Two step neural network pipeline with single-shot detector and following regression model running on the cropped region.

• 위의 사실은 face, pose - detection 이 동일하지만, detector 모델과 tracking 모델 정보를 별도로 제공하는건 handpose가 동일함

model type: CNN

model architecture

• detector model: SSD (Single-Shot Detector model) -> 손 (모양)을 탐지

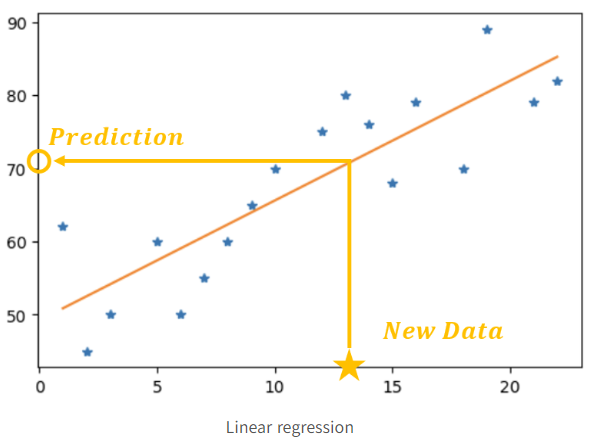

• tracker model: Regression model -> 탐지한 손 (모양)의 좌표를 예측

3. input, output

• detector model

Inputs
A frame of video or an image, represented as a 192 x 192 x 3 tensor. Channels order: RGB with values in [0.0, 1.0].

Output(s)
A float tensor 2016 x 18 of predicted embeddings representing anchors transformation which are further used in Non Maximum Suppression algorithm.

• tracking model (landmark model)

Inputs
A crop of a frame of video or an image, represented as a 224 x 224 x 3 tensor. Channels order: RGB with values in [0.0, 1.0].

Output(s)
A float scalar represents the presence of a hand in the given input image. 21 3-dimensional screen landmarks represented as a 1 x 63 tensor and normalized by image size. This output should only be considered valid when the presence score is higher than a threshold. A float scalar represents the handedness of the predicted hand. This output should only be considered valid when the presence score is higher than a threshold. 21 3-dimensional metric scale world landmarks represented as a 1 x 63 tensor. Predictions are based on the GHUM hand model. This output should only be considered valid when the presence score is higher than a threshold.

• 결론적으로 사용자 입장에서의 input, output은 다음과 같음

Inputs
A video stream or an image of arbitrary size. Channels order: RGB with values in [0.0, 1.0].

Output(s)
List of detected hands, each containing 21 3-dimensional screen landmarks A float scalar represents the handedness probability of the predicted hand. 21 3-dimensional metric scale world landmarks. Predictions are based on the GHUM hand model.

[
  {
    score: 0.8,
    handedness: ‘Right’,
    keypoints: [
      {x: 105, y: 107, name: "wrist"},
      {x: 108, y: 160, name: "pinky_finger_tip"},
      ...
    ],
    keypoints3D: [
      {x: 0.00388, y: -0.0205, z: 0.0217, name: "wrist"},
      {x: -0.025138, y: -0.0255, z: -0.0051, name: "pinky_finger_tip"},
      ...
    ]
  }
]

4. evaluation metric

의미

• 모델 성능을 측정하는 방법 (Model Performance Measures)
• 이 방법은 ‘fairness evaluation’ 임. 즉 모델이 여러 집단(ex. 피부색, 성별, 거주 지역)에 대해 동일하게 잘 동작하는지 확인하는 절차임
  -> handpose의 경우, 다양한 지역 / 피부색 / 성별 인구에 대해 모델 작동을 테스트 했음
• 따라서 metric = 언급한 집단 별로 차이가 있을 법한 수치를 계산하는 것임
• 위의 내용은 handpose, face, pose-detection 모두에도 적용되는 내용임

handpose의 metric : MNAE (Mean of Normalized Absolute Error by palm size)

• 손바닥 크기의 평균 오차
• Normalization by palm size

Normalization by palm size is applied to unify the scale of the samples. Palm size is calculated as the distance between the wrist and the first joint (MCP) of the middle finger.

• Mean absolute error

Mean absolute error is calculated as the pixel distance between ground truth and predicted hand landmarks.
The model provides 3D coordinates, but as the z screen coordinates as well as metric world coordinates are obtained from synthetic data, so for a fair comparison with human annotations, only 2D screen coordinates MNAE are employed.

evaluation results

• 해석 방법
  • MNAE의 범위, 평균, 오차 범위 / MNAE와 stdev와의 차이 / 각 집단의 카테고리별 차이 등을 통계적으로 해석하여 밑과 같은 결론 도출
  • 결론적으로 fairness results를 해석하는 것과 동일함
  • 위 사실은 face, pose - detection 모두 동일함
• geographical

Evaluation across 14 regions on the validation dataset yields an average performance of 12.02% +/- 1.6% stdev with a range of [8.43%, 13.42%] across regions for the lite model and an average performance of 10.09% +/- 1.73% stdev with a range of [6.10%, 13.00%] across regions for the full model.
We found that per-joint MNAE is the smallest at the base of each finger, and gets larger toward the fingertip. We conjecture that the prediction is easier around the palm which is more rigid than the fingers. We also found that the normalized absolute error is larger for blurry or occluded joints.
The findings are consistent across all regions. We didn’t find any error pattern with regard to the regions.

• skin tone

Evaluation across 6 skin tone types on the validation dataset yields an average performance of 5.67% +/- 0.94% stdev with a range of [4.88%, 7.25%] across types for lite model and an average performance of 5.08% +/- 0.72% stdev with a range of [4.53%, 6.21%] across types for full model.

• gender

Evaluation across genders on the validation dataset yields an average performance of 5.67% with a range of [5.29%, 6.05%] for lite model and an average performance of 5.09% with a range of [4.80%, 5.38%] for full model.
Our findings are the same as in geographical fairness evaluation results above. We didn’t find any error pattern with regard to the skin tone types or the gender.
